G7J

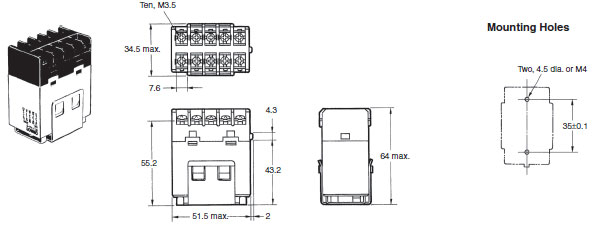

Screw Terminals with W-bracket
G7J-4A-B, G7J-3A1B-B, G7J-3A1B-BZ, G7J-2A2B-B

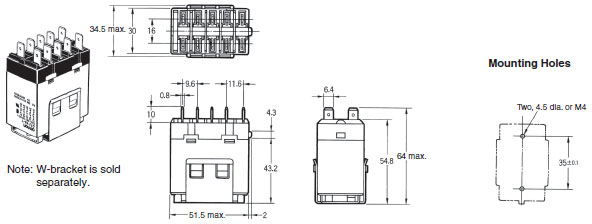

Quick-connect Terminals with W-bracket
G7J-4A-T, G7J-4A-TZ, G7J-3A1B-T, G7J-2A2B-T

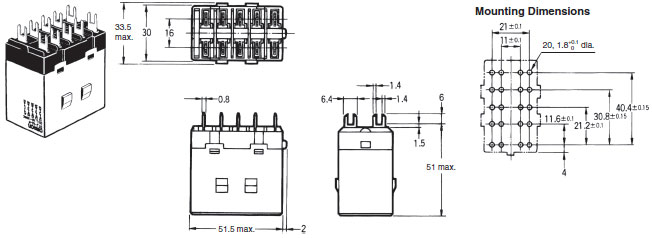

PCB Terminals with PCB Mounting
G7J-4A-P, G7J-4A-PZ, G7J-3A1B-P, G7J-3A1B-PZ, G7J-2A2B-P

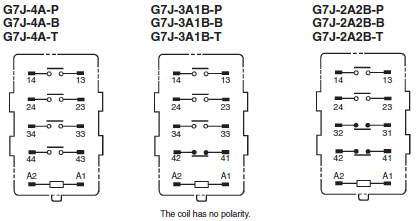

Terminal Arrangement/Internal Connecti***

Note:Terminals 43 and 44 of the G7J-4A-P(T)Z and contacts 41 and 42 of the G7J-3A1B-P(B)Z are bifurcated contacts.

Accessories (Order Separately)

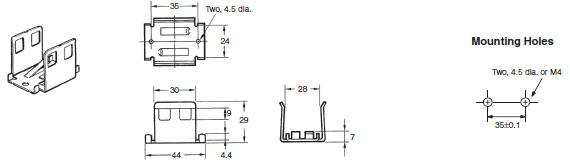

R99-04 W-bracket (for G5F)

G7J

功率继电器   实现高容量、高电压，接近于 接触器范围的多极功率继电器 • 高容量，且对电阻、***负载以及马达控制发挥强大的威力。 • 在额定电压的50%以下即使发生瞬间电压下降，也不会发生 接点震颤。 • 线圈和接点之间，以及异极接点之间耐压达到4kV以。 • 所有的绝缘材料都是符合UL94V-0的阻燃材料。 • 在标准产品中有UL、CSA标准认证型号。 • 接点间隙在3mm以上（两侧）。



额定值


---

性能（国际标准认证型号，请参见846页）。
操作线圈


项目  额定电压(V)		额定值电流(mA)	线圈电阻(Ω)	动作电压(V)	复位电压(V)	***大容许电压(V)	功率消耗(VA/W)
				相对于额定电压的比例
AC	24	75	——	75%以下	30%以上	110%	约1.8～2.6
	50	36	——
	100-120	18～21.6	——
	200-240	9～10.8	4,520
DC	6	333	18		10%以上		约2.0
	12	167	72
	24	83	288
	48	22	1,150
	100	20	5,000

注1. 额定电流、线圈电阻是温度在+23℃时的值，公差为AC额定电流+15%、-20%、
     线圈电阻&plu***n;15%。 （AC的额定电流50/60Hz相同）
注2. 动作特性为线圈温度在+23℃时的值。
注3. ***大容许电压是继电器线圈操作电源在电压容许变动范围内的***大值，
     是环境温度在+23℃时的值。并不是连续容许值
注4．额定电压的（如100～120）是指额定电压的范围。
性能

---



接触电阻 * 1		100mΩ以下
动作时间* 2		50ms以下
复位时间* 2		50ms以下
***大开关频率	机械	1,800次/h
	额定值负载	1,800次/h
绝缘电阻* 3		1,000MΩ以上
耐压	线圈与接点之间	A***,000V 50/60Hz 1min
	异极接点之间
	同极接点之间	AC2,000V 50/60Hz 1min
耐冲击电压		线圈接点间10,000V
振动	耐久	10～55～10Hz 单振幅0.75mm（双振幅1.5 mm）
	误动作	a接点 10～55～10Hz 单振幅0.75mm（双振幅1.5 mm）  b接点 10～26～10Hz 单振幅0.75mm（双振幅1.5 mm）
冲击	耐久	1,000m/s2
	误动作	a接点 ：100m/s2 b接点 ：20m/s2
寿命	机械	100万次以上（开关频率1800次/h）
	电气* 4	10万次以上（开关频率1800次/h）
故障率P水准（参考值 *5）		DC24V 100mA（单接点 ：DC24V 10mA）
重量		约140g（印刷基板端子型）约165g:（螺钉端子型）约140g:（接线片端子）

注. 上述为初始值。
* 1. 测量条件 ：根据DC5V 1A电压下降法。
* 2. 测量条件 ：外加额定操作电压时不包括接点 跳动。 环境温度条件：+23℃
* 3. 测量条件 ：用DC500V兆欧表测量与耐压项目相 同的部位。
* 4. 环境温度条件：+23℃。
* 5. 此值为开关频率在60次/min时的值。
