G9B-06步进继电器单元

产品编号：3413307 更新时间：2020-08-12

价格：

¥1.00

惠州市惠城区蔡业敏电子产品经营部

主营业务：温控器、接触器、空气开关、接近开关、光电开关.、气缸、电磁阀...
公司官网：gdhzcxs.b2b.hc360.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

G9B

步进继电器单元

将适合于泵控制、工序控制的步进控制功能单元化。步进数有6回路、12回路两种 • 通过继电器接点输出，可以开关2A（AC250V、DC30V）。 • 通过复位输入，可***到步进初始状态。 • 带有停电时也能通过内存保存10天步进状态的停电保持功能。（停电时输出接点为OFF）。 • 配备有检查外来噪声等引起的内置继电器驱动元件ON故障的故障检查功能。显示报警LED的同时，通过有接点输出警报。（不能检查继电器接点的接触不良、熔接）。 • 端子台为防止触电的防指触保护结构。 • 带有可清楚显示步进状态的LED显示。

额定值

操作线圈

项目负载	阻性负载
额定负载	AC 250V 2A DC 30V 2A
额定通电电流	2A
接点电压的大值*	AC 250V、DC 30V
开关容量的大值(参考值)*	500VA 60W

注1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差&plu***n;15%。
注2. 动作特性指的是线圈温度为+23℃时的值。
注3. ***大容许电压指的是继电器操作电源的电压容许变动范围的***大值，环温度为+23℃时的值。不是连续容许值。
■性能

容许电压变动范围		额定电压的85～110%
消耗电流		DC24V:90mA以下、 AC100V or AC200V:120mA以下
*接触电阻 1**		100mΩ 以下
*动作时间 2**		50ms 以下
*复位时间 2**		50ms 以下
***小脉冲时间		100ms
异常检测时间		100ms以下
*绝缘电阻 3**		100MΩ 以上（DC500V兆欧表)(控制电路－输出接点报警接点之间) 100MΩ 以上（DC500V兆欧表)(输出接点－报警接点之间)
耐压		1500V 50/60Hz 1min（控制回路-输出接点·报警接点之间) 1500V 50/60Hz 1min（输出接点·报警接点之间)
抗干扰性		干扰水平1.5kV脉冲宽度50ns/1μs(DC24V型为600V)
振动	耐久	10～55～10Hz 单振幅0.375mm（双振幅0.75mm)
	误动作	10～55～10Hz 单振幅0.375mm（双振幅0.75mm)
冲击	耐久	500m/s2
	误动作	200m/s2
寿命	机械	1000万步以上（接点无负载、开关频率3600步/h)
	*电气5**	30万步以上（额定负载、开关频率3600步/h)
*故障率P水准（参考值 5)**		DC 5V 10mA
使用环境温度		－25～＋55℃（不结冰、凝露)
使用环境湿度		5～85%RH
端子强度		紧固端子强度0.98N·m拉力强度49N
重量		约450g（12点型)、约400g（6点型)

注. 上述为初始值。
*1. 测量条件:根据DC5V 100mA电压下降法。
*2. 测量条件:外加额定操作电压时不包括接点跳动。环境温度条件：+23℃
*3. 环境温度条件：+23℃。
*4. 此值为开关频率在120次/min时的值。

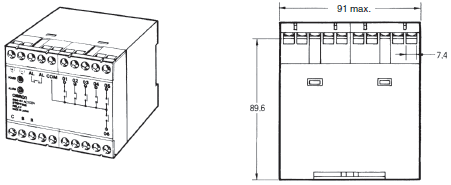

G9B-06

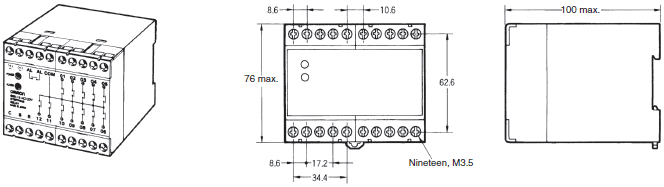

G9B-12
