G4Q棘轮继电器



G4Q

棘轮继电器   独特的棘轮机构实现交替切换动作 • 对每个脉冲，两极的各接点交替切换动作。适合于马达等交替运 转、切换运转。 • 采用独特的棘轮结构切换接点。 • 达到耐压AC2000V。

额定值


---

性能（国际标准认证型号，请参见846页）。
操作线圈


项目  额定电压(V)		额定电流(mA)		线圈电阻(Ω)	动作电压(V)	复位电压(V)	***大容许电压(V)	功率消耗(VA/W)
		50Hz	60Hz		相对于额定电压的比例			启动时	额定值
AC	12	614	531	2.24	80%以下	10%以上	110%	约13.5	约6.4
	24	307	266	8.7
	50	148	128	42.7
	100/(110)	74	64/73.5	160
	200/(220)	37	32/36.8	671
DC	12	320		37.5		5%以上		约3.9
	24	155		155
	48	80		600
	100	39		2,580
	200	19.2		10,400

注1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值。
     公差为AC额定 电流+15%、-20%， DC线圈电阻+15%。
注2. AC线圈电阻、DC线圈电阻+15%。
注3. 动作特性指的是线圈温度为+23℃时的值。
注4. ***大容许电压指的是继电器操作电源的电压容许变动范围的***大值，
     环境温度为+23℃时的值。不是连续容许值。
注5. 功率消耗的AC为60Hz时的值。
性能

---



接触电阻 * 1		50mΩ以下
动作时间* 2		60ms以下
***大开关频率	机械	1,200次/小时
	额定值负载	1,200次/小时
绝缘电阻* 3		100MΩ以上
耐压	线圈与接点之间	AC2,000V 50/60Hz 1min
	异极接点之间	AC1,000V 50/60Hz 1min
	同极接点之间	AC2,000V 50/60Hz 1min
振动	耐久	10～55～10Hz 单振幅0.75mm（双振幅1.5 mm）
	误动作	10～55～10Hz 单振幅0.25mm（双振幅0.5mm）
冲击	耐久	500m/s2
	误动作	100m/s2
寿命	机械	500万次以上（开关频率1200次/h）
	电气* 4	50万次以上（额定负载、开关频率1200次/h）
故障率P水准（参考值 *5）		DC5V 1A（DC 5V 0.1A）
使用环境温度		－10～＋55℃（不结冰、凝露）
使用环境湿度		5～85%RH
重量		外露型 ：约240g 带外壳型 ：约340g

注. 左边为初始值。
*1. 测量条件 ：根据DC5V 1A电压下降法。
*2. 测量条件 ：外加额定操作电压时不包括接点跳动。 环境温度条件：+23℃
*3. 测量条件 ：用DC500V兆欧表测量与耐压项目相同的部位。
*4. 环境温度条件：+23℃。
*5. 此值为开关频率在60次/min时的值。（）内的值为带外壳型的值。

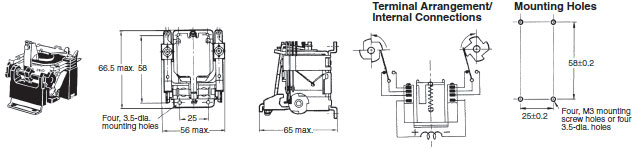

Open Model
G4Q-211A

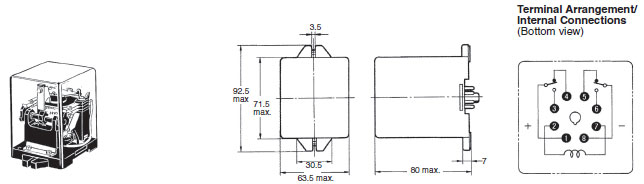

Plug-in Terminal Model
G4Q-212S

Relay Mounting Height with Socket
