额定值 / 性能
■额定值
●输入
| 额定电压 项目 | 使用电压 | 线圈电阻 | 动作电压 | 复位电压 | 消耗功率 | |
| DC | 5V | D***～6V | 104Ω | D***V以下 | DC0.5V以上 | 约240mW |
| 12V | DC9.6～14.4V | 600Ω | DC9.6V以下 | DC1.2V以上 | ||
| 24V | DC19.2～28.8V | 2,400Ω | DC19.2V以下 | DC2.4V以上 | ||
注1. 线圈电阻是线圈温度为+23℃时的值，误差为&plu***n;10％。 注2. 动作特性指线圈温度为+23℃。
●输出
|
项目 型号 |
适用负载 | |||
| 额定负载 | 电压负载电压范围 | 负载电流 * | 接通电流 | |
| G9H-205S | AC100～240V | AC75～264V | 50mA～5A（55℃） | 80A（60Hz 1周期） |
| G9H-2010S | 50mA～10A（55℃） | 170A（60Hz 1周期） | ||
*随环境温度变化而不同。有关详情，请参照特性数据「●负载电流—环境温度额定值」。
■性能
| 项目 型号 | G9H-205S | G9H-210S | ||
| 动作时间 | 10ms以下 | |||
| 复位时间 | 1/2周期以下+10ms | |||
| 输出ON电压下降 | 1.6V(RMS)以下（5A兆欧表） | 1.6V(RMS)以下（5A兆欧表） | ||
| 漏电流 | 5mA以下（AC250V兆欧表） | |||
| 接通电流耐量 | 80A | 170A | ||
| 温度上升 | 50deg以下（按照电阻法施加额定电压） | |||
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | |||
| 耐电压 | AC2,000V 50/60Hz 1min | |||
| 振动 | 耐久 | 10～55～10Hz 单振幅1mm（双振幅2mm） | ||
| 误动作 | 10～45～10Hz 单振幅1mm（双振幅2mm） | |||
| 冲击 * | 耐久 | 1,000m/s2 | ||
| 误动作 | 100m/s2 | |||
| 耐久性 | 机械 | 1,000万次以上（开关频率18,000次/h） | ||
| 电气 | 1,000万次以上（阻性负载、开关频率18,000次/h） | |||
| 保存温度 | -25～+70℃（不结冰、凝露） | |||
| 使用环境温度 | -25～+60℃（不结冰、凝露） | |||
| 使用环境湿度 | 35～85％RH | |||
| 重量 | 约25g | |||
*励磁时的值。

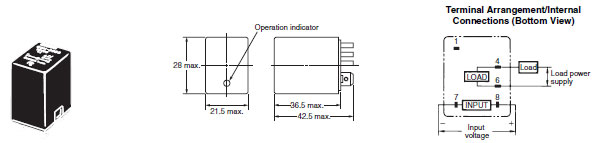

Hybrid Power Relays
G9H-205S
G9H-210S
Accessories (Order Separately)
Connecting Socket
Use the PTF08A (-E), PT08, PT08-0, or PT08QN.

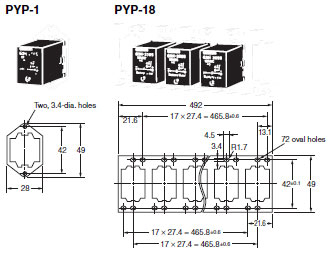

Connecting Socket Mounting Plate (t =1.6)
Use a Mounting Plate when two or more Connecting Sockets are mounted side by side.
Types of Mounting Plates are ***ailable: the PYP-1 (for mounting one Unit) and the PYP-18 (for mounting up to 18 Units). The Mounting Plate for 18 Units can be cut to the desired length before use.
