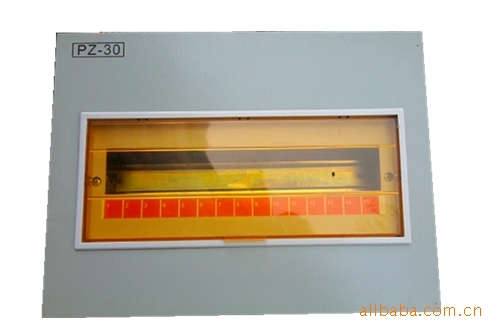

| 品牌 | Schinader | 型号 | PZ30 |
| 极数 | 4-18 | 额定频率 | 50（Hz） |
| 额定绝缘电压 | 220--400（V） | 脱扣器电流 | 10----63（A） |
| 安装方式 | 固定式 | 灭弧介质 | 塑料 |
| 操作方式 | 手动操作 |

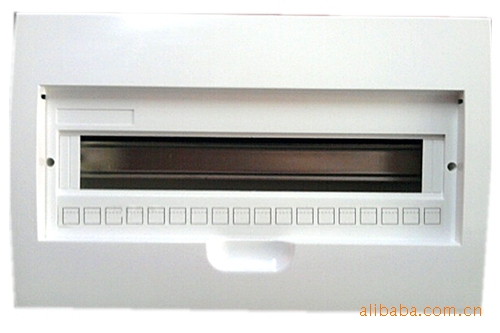

梅兰型照明箱分暗装和明装两种。采用塑料面板豪华美观，又经久耐用，箱内接零接地两条端子便于用户接线和走线。适用于交流50HZ,额定电压220V、380V的模数终端电路中。
暗装型号 | 尺寸(mm) 宽×高×深 | 钢板厚度 | 单价 | 备注 |
L***-4 | 185×107×85 | 1.0 | 16.5 | 暗装单排 |
L***-6 | 185×143×85 | 1.0 | 19 | 暗装单排 |
L***-8 | 185×179×85 | 1.0 | 21 | 暗装单排 |
L***-10 | 185×215×85 | 1.0 | 26.5 | 暗装单排 |
L***-12 | 185×250×85 | 1.0 | 27.5 | 暗装单排 |
L***-15 | 185×305×85 | 1.0 | 31 | 暗装单排 |
L***-18 | 215×359×85 | 1.0 | 38.5 | 暗装单排 |
L***-20 | 215×395×85 | 1.0 | 46 | 暗装单排 |
L***-24 | 310×305×85 | 1.0 | 54 | 暗装双排 |
L***-30 | 310×359×85 | 1.0 | 79 | 暗装双排 |
L***-36 | 330×359×85 | 1.0 | 86 | 暗装双排 |
L***-40 | 470×400×85 | 1.0 | 94 | 暗装双排 |
L***-45 | 635×305×85 | 1.0 | 105 | 暗装三排 |
L***-54 | 725×360×85 | 1.0 | 120 | 暗装三排 |
明装型号 | 尺寸(mm) 高×宽×深 | 钢板厚度 | 单价 | 备注 |
L***-4 | 215×130×85 | 1.0 | 17.5 | 明装单排 |
L***-6 | 215×168×85 | 1.0 | 20 | 明装单排 |
L***-8 | 215×215×85 | 1.0 | 22 | 明装单排 |
L***-10 | 215×240×85 | 1.0 | 27.5 | 明装单排 |
L***-12 | 215×273×85 | 1.0 | 28.5 | 明装单排 |
L***-15 | 215×325×85 | 1.0 | 32 | 明装单排 |
L***-18 | 245×390×85 | 1.0 | 40 | 明装单排 |
L***-20 | 245×425×85 | 1.0 | 47.5 | 明装单排 |
L***-24 | 295×340×85 | 1.0 | 56 | 明装双排 |
L***-30 | 340×350×85 | 1.0 | 81 | 明装双排 |
L***-36 | 367×402×85 | 1.0 | 88 | 明装双排 |
