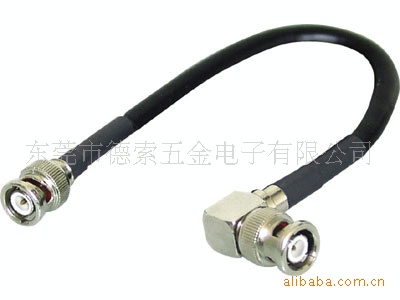

| 品牌 | 国产 | 型号 | DOSIN-RF |
| 应用范围 | 通讯 | 种类 | 射频同轴(RF) |
| 接口类型 | HDR | 支持卡数 | 单卡 |
| 形状 | 圆形 | 制作工艺 | 冷压 |
| 特性 | 防潮 | 接触件材质 | 铜 |
| 绝缘体材质 | POM | 芯数 | 1 |
| 针数 | 1 |
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||
| 温度范围 Temp.range -40～+60°C | |||||||
| 振 动 Vibration 100m/s2 (10～500Hz) | |||||||
| 特性阻抗 Impedance 75Ω | |||||||
| 频率范围 Frequency Range DC～1GHz | |||||||
| 工作电压 Working Voltage 170V max (有效值) | |||||||
| 耐 压 Withstand Voltage 500V rms (海平面有效值) | |||||||
| 接触电阻 Contact resistance | |||||||
| 内导体之间 Center Contact ≤ 10 mΩ | |||||||
| 外导体之间 Outer Contact ≤ 5 mΩ | |||||||
| 绝缘电阻 Insulation resistance ≥ 1000 MΩ | |||||||
| 电压驻波比 VSWR 直式 Straight ≤ 1.20 | |||||||
| 弯式 Right angle ≤ 1.30 | |||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||
| 壳体 shell 黄铜 brass 镀亮镍 nickel plated | |||||||
| 插针 contact pin 黄铜 brass 镀金或银 gold or silver plated | |||||||
| 弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated | |||||||
| 绝缘体 insulator 聚四氟乙烯或聚乙烯PTFE or PE | |||||||
| 压接套 crimping suite 铜合金 copper alloy 镀亮镍 nickel or gold plated | |||||||
| o型密封件o-ring sealing 硅橡胶 6146 silastic | |||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||
| IEC 60169-24 | |||||||
