| 类型 | 电子式电能仪表 | 品牌 | 上海精英/JYINS |
| 型号 | CDJ194-2S9 | 基本电流 | 5（A） |
| 准确度等级 | 0.5 | 参比电压 | 100（V） |
| 电流倍率 | 5 | 显示方式 | LCD |
| 频率 | 45-65（Hz） | ***大电流 | 5（A） |
| 装箱数 | 30 |
一、概述
多功能电力表是一种具有测量、显示、数字通讯和输入、输出等的多功能仪表。能对电网中的电流、电压、功率、电能、频率、功率因数等多个电参数进行测量。带电能脉冲输出和485通信。大屏幕液晶显示。有多种扩展功能可供选择：4路开关量输入；4路开关量输出 ；4路变送量输出。
多功能电力表具有很高的性能价格比，能替代传统的多个测量仪表，方便现场布线，提高系统的可靠性。Modbus通讯规约，方便计算机编程设置或读取数据。广泛应用于各种配电、计量和各种电量采集、传输系统中。
二、技术参数：
性能 | 参数 | ||
输 入 测 量 显 示 | 接线方式 | 三相三线、三相四线 | |
电 压 | 额定值 | AC100V、400V | |
过负荷 | 测量：1.2倍瞬时：2倍/10s | ||
功耗 | <1VA（每相） | ||
阻抗 | >300kΩ | ||
精度 | 精度等级0.5 | ||
电 流 | 额定值 | AC1A、5A | |
过负荷 | 持续：1.2倍瞬时：10倍/10s | ||
功耗 | <0.4VA（每相） | ||
阻抗 | <20mΩ | ||
精度 | RMS测量，精度等级0.5 | ||
频率 | 40～60Hz，精度0.1Hz | ||
功率 | 有功、无功、视在功率，精度0.5% | ||

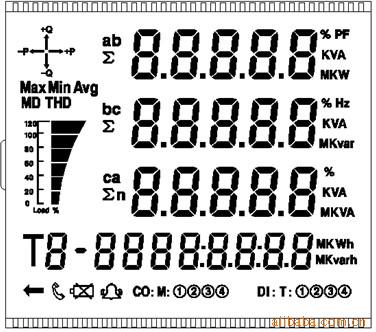

显示 | 可编程设置、切换LCD显示 | ||
电能 | 四象限计量， | 有功精度0.5%，无功精度1% | |
电源 | 工作范围 | AC、DC 80V～270V | |
输出 可 编程 | 功耗 | ≤5VA | |
数字接口 | RS-485、MODBUS-RTU协议 | ||
脉冲输出 | 1或2路电能脉冲输出 | ||
模拟量输出 | 4路模拟量变送输出，4～20mA/ | ||
环境 | 工作环境 | －10～55℃ | |
储存环境 | －20～75℃ | ||
安全 | 耐压 | 输入和电源>2kV，输入和输出>2kV，电源和输出>1kV | |
绝缘 | 输入、输出、电源对机壳>5M | ||
四、功能输出
脉冲常数：8000imp/kwh。其意义为:当仪表累积1kWh时脉冲输出个数为8000个。需要强调的是1kWh为2次侧电能数据。
