上海（温州）精英仪表电器有限公司多功能电力仪表产品使用手册
一、概述
多功能电力表是一种具有测量、显示、数字通讯和输入、输出等的多功能仪表。能对电网中的电流、电压、功率、电能、频率、功率因数等多个电参数进行测量。带电能脉冲输出和485通信。大屏幕液晶显示。有多种扩展功能可供选择：4路开关量输入；4路开关量输出 ；4路变送量输出。
多功能电力表具有很高的性能价格比，能替代传统的多个测量仪表，方便现场布线，提高系统的可靠性。Modbus通讯规约，方便计算机编程设置或读取数据。广泛应用于各种配电、计量和各种电量采集、传输系统中。
二、技术参数：
性能 | 参数 | ||
输 入 测 量 显 示 | 接线方式 | 三相三线、三相四线 | |
电 压 | 额定值 | AC100V、400V | |
过负荷 | 测量：1.2倍瞬时：2倍/10s | ||
功耗 | <1VA（每相） | ||
阻抗 | >300kΩ | ||
精度 | 精度等级0.5 | ||
电 流 | 额定值 | AC1A、5A | |
过负荷 | 持续：1.2倍瞬时：10倍/10s | ||
功耗 | <0.4VA（每相） | ||
阻抗 | <20mΩ | ||
精度 | RMS测量，精度等级0.5 | ||
频率 | 40～60Hz，精度0.1Hz | ||
功率 | 有功、无功、视在功率，精度0.5% | ||
显示 | 可编程设置、切换LCD显示 | ||
电能 | 四象限计量， | 有功精度0.5%，无功精度1% | |
电源 | 工作范围 | AC、DC 80V～270V | |
输出 可 编程 | 功耗 | ≤5VA | |
数字接口 | RS-485、MODBUS-RTU协议 | ||
脉冲输出 | 1或2路电能脉冲输出 | ||
模拟量输出 | 4路模拟量变送输出，4～20mA/ | ||
环境 | 工作环境 | －10～55℃ | |
储存环境 | －20～75℃ | ||
安全 | 耐压 | 输入和电源>2kV，输入和输出>2kV，电源和输出>1kV | |
绝缘 | 输入、输出、电源对机壳>5M | ||
技术参数：1、输入信号：
电力网络：单相，三相三线，三相三线。
输入电压：
额定值：AC 100V,200V,380V
过负荷：1.2倍额定值（连续），2倍额定值（10s）。
功 耗：＜0.1VA（每相）。
阻 抗：＞200K。
输入电流：
额定值：AC 1A,5A。
过负荷：1.2倍额定值（连续），2倍额定值（10s）。
功 耗：＜0.1VA（每相）。
阻 抗：＞200K。
2、辅助电源:AC/DC 80-270V。 功 耗：＜5VA
3、显示：

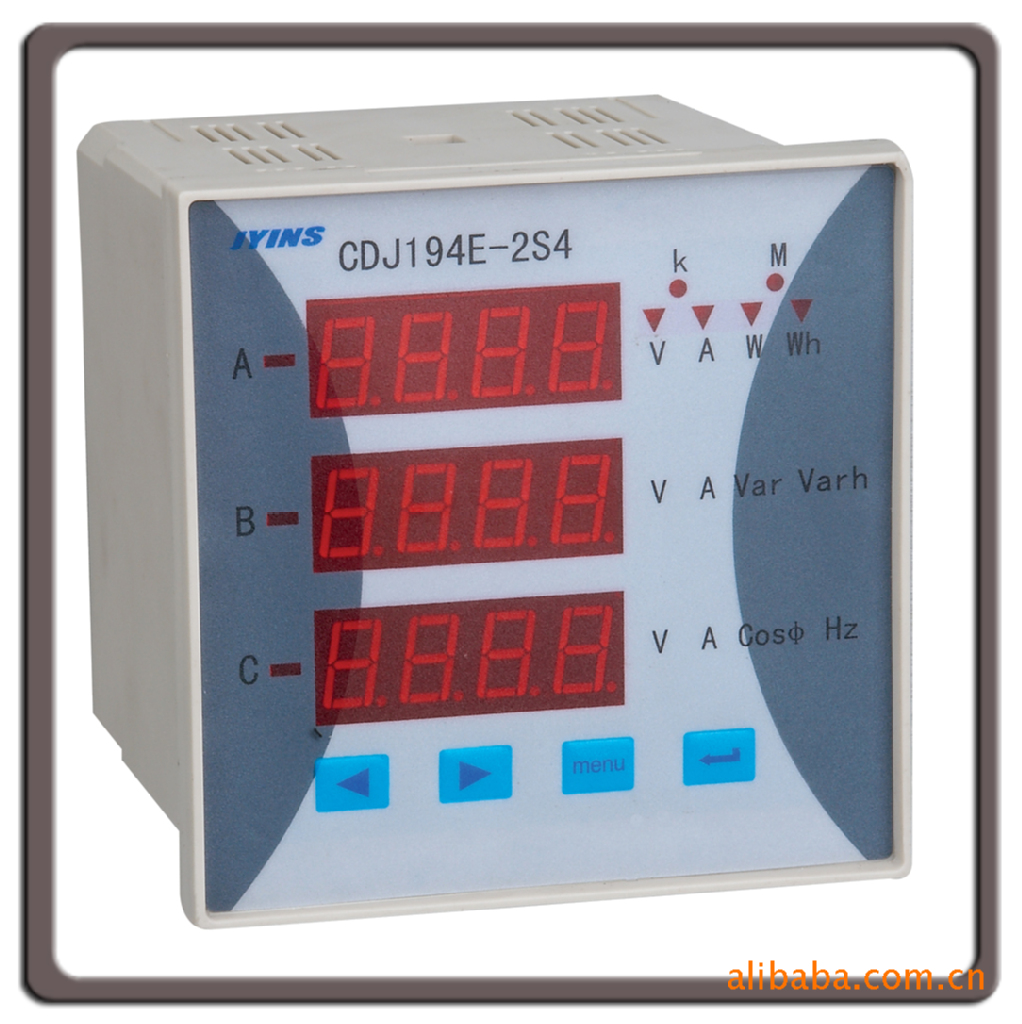

（1）JYS-2SY采用蓝色背光液晶显示，仪表的电量参数显示是PT,CT的一次测量的电量参数的实际值，（即：电压=电压变比 PT×输入电压值， 电流=电流变比 CT×输入电流值，显示功率=功率值×电压变比×电流变比）。通过面板上的切换按键可切换显示电压（此时第一个显示指 示灯亮）第一排，第二排，第三排LED 显示的内容分别代表UA,UB,UC或UAB,UBC,UCA的读数。其单位V。指示灯K或M亮表示KV及MV。显示电流（可是第二个显示指示灯亮）第一排，第二排，第三排 LED 显示的内容分别代表IA，IB，IC的读数。其单位为A。指示灯K或M亮表示KA及MA现实功利（此时第二个显示指示灯亮）第一排，第二排，第三排LED显示的内容分别代表P，Q,COS∮，其单位为W，Var。指示灯K或M亮表示 Kw，KVar及Mw，Mvar。点呢过显示采用第一排，第二排LED显示
（2）通讯：串行通讯口为RS485 波特率4800/9600可编程设置。通讯协议采用MODBUS通讯协议
DP系列电流电压变送器，该系列变送器集成化程度高，工作更加可靠，具有优异的温度特性和长期稳定性，良好的抗电冲击性能和过载能力，高水准的精确度和线性度，是一种不需要经常校验和维护、完全可信赖的理想的第三代电量变送器。 DP系列变送器符合IEC、ANSI、BEAMA等相关标准的要求，达到国际同类产品的先进水平。 广泛应用于国家重点电力工程和全国各级电力调度系统，还远销欧美、东南亚等世界各地。
二、技术条件 引用标准： GB/T 13850-1998（IEC688-1992）
准确度等级： 0.2％
长期稳定度： ≤±0.2%/年，无累计误差
温度影响： ≤100ppm/℃
响应时间： ＜400ms
输出纹波： ＜1.0% （峰-峰值）
输入功耗： 电流＜0.2VA，电压＜0.1VA
工作频率： 标称频率 ±10%
输出负载： 电流输出DC4--20mA 或则DC0---20mA ，RL<=500欧姆 最大10V压降
或则电压输出 1-5V 或者 0-5V 额定2mA最大 5mA输出
输出负载影响：＜0.2%（额定负载范围内）
辅助电源： 额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 2倍连续 20倍1秒电压 最大2倍连续
电压试验： 输入/输出/电源与外壳之间2kVAC1minIEC866
冲击试验： ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）
校正幅度： 满度最小±3%，零点最小±1%
磁场影响： 0.4kA/m 磁场强度变化＜0.05%
工作条件： 温度-10～55℃ 相对湿度 ≤95% 无凝露
贮藏条件： 温度-40～70℃ 相对湿度 ≤95% 无凝露
例1 例2
型号：DPDA 型号：DPDV
输入：0~5A 输入： 100V
精度：0.5% 精度：0.5%
电力网络：单相 电力网络：单相
输出：4~20mA 输出：4~20mA
辅助电源：AC 220V 辅助电源：AC 220V
