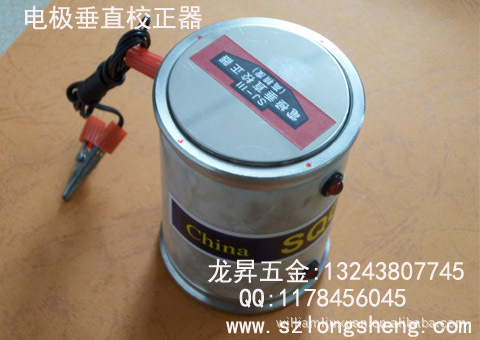

供应EDM电火花线切割电极垂直校正器

垂直度校正器使用说明书

1     产品用途：
      本产品主要用于校正电火花线切割机床的电极丝与被加工工件之间的垂直度，或两个被测物体之间的互相垂直度检测。

2     产品特点：
       1）设计合理：利用光电原理，结合直角尺测量方法，简便、可靠及***的达到校正其精度的目的。
       2）结构新颖：采用不锈钢及大理石材料制成，耐腐蚀、不变形、性能稳定、精度保持性好；
            采用圆形结构，360°***测量，即方便、寿命长；     底部有磁铁块，可吸附在工件上，增加稳定性。
       3）使用简捷方便。

3.工作原理：
     上下二个测量环2及3分别与上、下二个指示灯4及5相连，电池一端与指示灯相连，电池的另一端通过插座和连接线与鳄
  鱼夹1连接。使用时鳄鱼夹1夹在电极丝或导电块上，当测量环与电极丝接触时（接触距离约1μm左右）即构成回路，
  指示灯亮。如果指示灯不亮，说明有间隙，需要调整电极丝位置，当上、下灯同时亮，即达到电极丝与被加工工件之间的
  垂直度要求。

4.使用方法：
    1）关闭机床高频电源，使电极丝处于静止状态，
    2）分别将被加工工件表面、电极丝或导电块的表面及校正器底面擦净，把工件固定在工作台夹具体上，
    3）将校正器吸附在工件上，电线插头插入校正器的插座，鳄鱼夹夹在电极丝或导电块上，

4）工作台沿着X轴（或Y轴）方向移动，使校正仪与电极丝轻轻接触，如果只有上或下灯亮，说明电极丝与被加工工件之间不垂直，应调整导轮位置，直至上、下灯同时亮，该方向即达到电极丝与被加工工件之间的垂直度要求。若要***调整垂直度，可反复检测、调整，直至上、下灯同时亮。

5.主要技术参数：
