一．主要技术指标
输入：0～5A AC,检测电流互感器：5A，两个过线穿孔圈数：单圈***大输出电流：＜5mA 2K
输出：0～5V DC 负载 ,转换精度：≤满量程的3％ ,内部输出幅度调整范围：0％～100％
指示灯：红色LED的电源指示 ,测量方式：测量三相负载平均电流 ,
电源：220V AC 50Hz ,功耗：3W
JCT1用于岛电的SR253高精度调节输出电流反馈

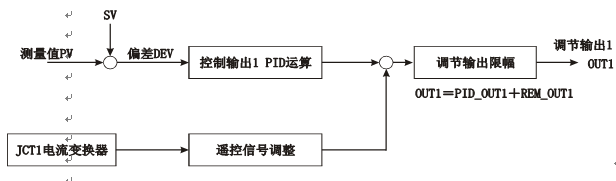

SR253提供了模拟遥控作为外部控制输入，与调节输出1的PID运算结果相加或相减，参与调节输出1的控制。在精密温度中，可将三相负载电流通过JCT1实现负反馈。与之配合还需设置如下参数：范围（REM Sc_L，Sc_H）、比例系数（REM P．Ｂ）、线性***时间（REM Time）。模拟遥控输入控制框图如下：
REM_OUT1={REM（input）－（Sc_H＋Sc_L）/2}/（Sc_H－Sc_L）×P．Ｂ[%]
调试及故障排除
1．上电后，红色LED灯亮，电源正常。否则，查电源进线。
2．量程调整：JCT1出厂时，已被调整为0～5A的输入，对应0～5VDC输出。
如果用户工作电流未满量程，或外配大电流互感器变化不合适，可通过：打开上盖，调整电位器W1，增加输出幅度。
