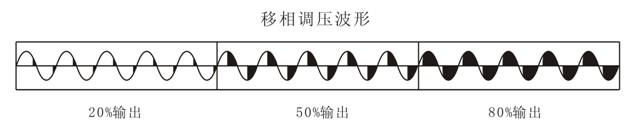

PC02B单相移相触发器是根据广大用户的需求，我公司研制开发的新产品。PC02B可以直接触发单相可控硅，单硅反并联电力模块和双向可控硅模块。调压的原理是改变可控硅导通角，负载上得到的电压力为斩波波型。
PC02B 适合于***的温度控制、调光等阻性负载，***负载仅限于小功率；适合于多点控制， LED灯线性指示输出百分比状态，此产品控制简单、操作方便、DIN 导轨安装、性价比高、经济实惠。

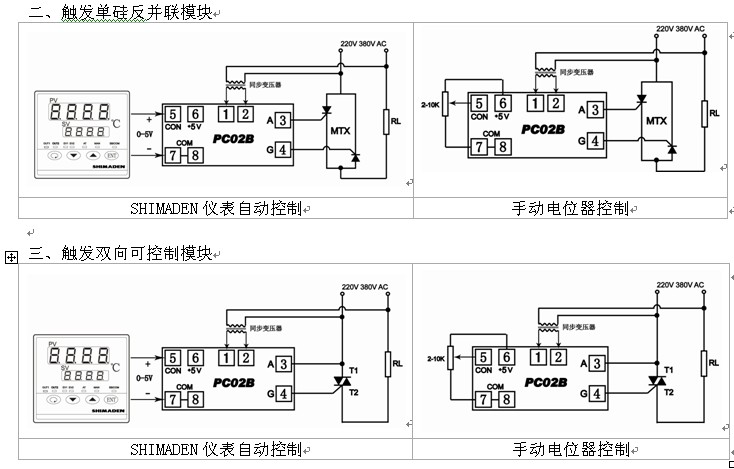

- 自动控制时触发器管脚接线说明
12脚分别接同步变压器的2 个输出；
3脚接单硅反并联的门极G1（G2）；双向可控硅的T1；
4脚接单硅反并联的门极G2（G1）；双向可控硅的G；
5脚接仪表+5V 输出的正极；
6脚不接线；
7或者8脚接仪表+5V 输出的负极。
- 手动电位器控制时触发器管脚接线说明
12脚分别接同步变压器的2 个输出；
3脚接双向可控硅的T1；
4脚接双向可控硅的G；
5脚接手动电位器的滑动端；
6脚接手动电位器的固定端；
7或者8脚接电位器另一固定端。
