【NL系列立式泥浆泵】产品简介：
NL系列泥浆泵系单级单吸立式离心泵，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL系列泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
【NL系列立式泥浆泵】型号意义：
【NL系列立式泥浆泵】主要用途：
1、NL系列多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
3、养鱼用作带水清塘、鱼池增氧等
【NL系列立式泥浆泵】性能参数：
|
型号 |
转速n |
流量Q |
扬程H |
效率n |
电机功率 |
立式泵全长 |
机泵重量 |
|
NL50-8 |
1450 |
20-30 |
8-9 |
42 |
1.5 |
1310 |
63 |
|
NL50-12 |
1450 |
25-38 |
12-14 |
41 |
3 |
1310 |
80 |
|
NL76-9 |
1450 |
50-70 |
9-10 |
42 |
3 |
1350 |
90 |
|
NL65-16 |
1450 |
50-60 |
15-18 |
42 |
5.5 |
1430 |
152 |
|
NL80-12 |
1450 |
80-120 |
11-13 |
56 |
7.5 |
1430 |
145 |
|
NL100-16 |
1450 |
80-100 |
15-17 |
61 |
15 |
1510 |
270 |
|
NL150-12 |
1450 |
100-150 |
11-13 |
66 |
18.5 |
1690 |
350 |
|
NL150-16 |
1450 |
120-180 |
15-20 |
68 |
22 |
1690 |
370 |

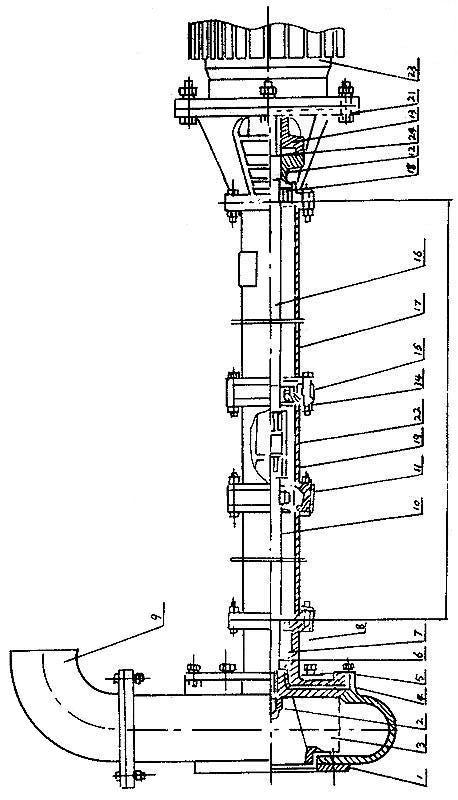

【NL系列立式泥浆泵】结构图：
|
|
序号 |
型式/另件名称 |
NL,NLF,NW |
||
|
编号 |
数量 |
备注 |
|||
|
1 |
网罩 |
1 |
1 |
|
|
|
2 |
叶轮螺母 |
2 |
1 |
|
|
|
3 |
叶轮 |
3 |
1 |
|
|
|
4 |
泵壳 |
4 |
1 |
|
|
|
5 |
泵座 |
5 |
1 |
|
|
|
6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
|
|
7 |
油封 |
7 |
4 |
改进型用机械密封 |
|
|
8 |
轴套 |
8 |
1 |
改进型用机械密封 |
|
|
9 |
出水弯头 |
9 |
1 |
|
|
|
10 |
泵轴 |
10 |
1 |
|
|
|
11 |
轴承 |
11 |
2 |
|
|
|
12 |
从动联轴器 |
12 |
1 |
|
|
|
13 |
主动联轴器 |
13 |
1 |
|
|
|
14 |
联接筒 |
14 |
1 |
|
|
|
15 |
轴承座 |
15 |
2 |
|
|
|
16 |
联接轴 |
16 |
1 |
|
|
|
17 |
支撑筒 |
17 |
2 |
|
|
|
18 |
轴承盖 |
18 |
1 |
|
|
|
19 |
从动联轴器 |
19 |
1 |
|
|
|
20 |
电机座 |
20 |
1 |
|
|
|
21 |
电机座C |
21 |
1 |
带固定板用 |
|
|
22 |
主动联轴器 |
22 |
1 |
|
|
|
23 |
电动机 |
23 |
1 |
|
|
|
24 |
弹性块 |
24 |
1 |
|
|
