| 品牌 | 久恒 | 型号 | JHD16KB |
| 额定电流 | 10-225(A) | 短路关合电流 | 30(KA) |
| 壳体防护等级 | 一级 | 外形尺寸 | 1157*1030*147(mm) |
| 产品认证 | CCC | 外壳材质 | PC/ABS |
单相十六位电表箱接线图(组合一体式)
| 型号 | 配件名称 | 规格 | 数量 |
| JH-D16 | 断路器 | NM1-225S/4300 400A | 1 |
| 隔离开关 | NH2-100/2P 63A | 16 | |
| 断路器 | DZ47-60/2P 32A | 16 | |
| JH-D16 | 断路器 | NM1-400S/4300 400A | 1 |
| 断路器 | DZ47-60/2P 63A | 16 | |
| 断路器 | DZ47-60/2P 40A | 16 | |
| JH-D16 | 断路器 | NM1-225S/4300 400A | 1 |
| 开关端子(1进六出) | FJ6G-250/16-50/6X16 | 3 | |
| 断路器 | DZ47-60/2P 32A | 16 |
注:总开关连接线BV16MM2或BV25MM2电能表连接线BV6MM2或BV10MM2
安装尺寸图(mm)

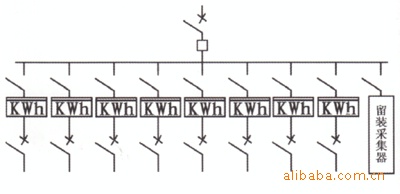

单相十六位电表箱接线图(组合一体式)接线图
