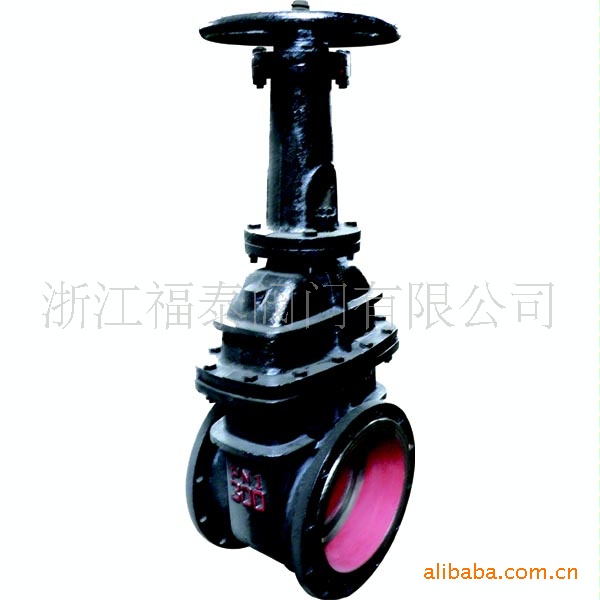

供应Z42W手动楔式双闸板煤气阀/铸铁闸阀/煤气阀

产品编号：3736840 更新时间：2020-08-12

价格：

来电议定

浙江福泰阀门有限公司

主营业务：阀门,油田阀门，泥浆阀，平板闸阀，节流截止阀，截止调节阀，高...
公司官网：www.chinafutai.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

品牌	福泰	型号	Z42W
连接形式	法兰	主体材料	铸铁
公称通径	DN300（mm）	适用介质	水
材质	铸铁	密封形式	软密封型
标准	国标	外形	大型
流动方向	双向	驱动方式	手动
零部件及配件	手轮	用途	进水
压力环境	低压	工作温度	常温
类型(通道位置)	直通式

Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀：手动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为堆焊不锈钢（Z44H）、堆焊硬质合金（Z44Y），公称压力 PN16~PN160，阀体材料为碳素钢（Z44H-16C~160C Z44Y-16C~160C）、铬钼钢（Z44Y-16I~160I）、不锈钢（Z44Y-16P~160P Z44Y-16R~160R）的闸阀。

产品性能参数

型号PN工作压力/MPa适用温度/℃适用介质

Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀主要性能参数
Z44H-16C~160C	16~160	1.6~16.0	≤425	***、水、蒸汽、油品
Z44Y-16C~160C
Z44Y-16I~160I			≤550	水、蒸汽、油品
Z44Y-16P~160P			≤150	硝酸类
Z44Y-16R~160R				醋酸类

产品零部件材料

型号材料阀体、阀盖、闸板阀杆密封面填料

Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀零部件材料
Z44H-16C~160C	碳素钢	铬不锈钢	堆焊不锈钢	柔性石墨
Z44Y-16C~160C	碳素钢	铬不锈钢	堆焊钴铬钨硬质合金
Z44Y-16I~160I	铬钼钢	铬钼钢
Z44Y-16P~160P	铬钼钛钢	铬钼钛钢		柔性石墨或聚四氟乙烯
Z44Y-16R~160R	铬镍钼钛钢	铬镍钼钛钢		柔性石墨或聚四氟乙烯

产品外形及结构尺寸

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN16 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2½	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN25 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2½	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN40 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	240	145	391	435	250	26
50	2	250	160	395	450	250	30
65	2½	280	180	458	530	300	43
80	3	310	195	477	565	300	62
100	4	350	230	530	640	300	82
125	5	400	270	605	740	350	115
150	6	450	300	725	885	350	145
200	8	550	375	905	1115	400	210
250	10	650	445	1035	1295	450	315
300	12	750	510	1135	1445	500	400
350	14	850	570	1220	1580	550	550
400	16	950	655	1340	1750	700	900
450	18	1050	680	1440	1900	700	1240
500	20	1150	755	1590	2100	700	1900

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN63 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	240	165	391	435	250	32
50	2	250	175	395	450	250	42
65	2½	280	200	458	530	300	55
80	3	310	210	477	565	300	80
100	4	350	250	530	640	300	120
125	5	400	295	605	740	350	170
150	6	450	340	720	885	350	245
200	8	550	405	925	1135	450	415
250	10	650	470	1075	1335	450	415
300	12	750	530	1135	1445	500	505
350	14	850	595	1220	1580	550	650
400	16	950	670	1340	1750	700	1200

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN100 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	240	165	406	450	250	42
50	2	250	195	410	450	250	52
65	2½	280	220	478	550	250	68
80	3	310	230	512	600	300	101
100	4	350	265	566	670	300	180
125	5	400	310	745	880	350	275
150	6	450	350	825	985	350	350
200	8	550	430	990	1200	400	408
250	10	650	500	1090	1350	450	505
300	12	750	585	1336	1646	450	670
350	14	850	655	2660	—	—	—
400	16	950	715	2950	—	—	—

DNDN/inLDHH₁D₀重量/kg

Z44H、Z44Y 型 PN160 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
40	1½	260	175	395	351	320	66
50	2	300	215	612	557	360	89
65	2½	340	245	677	605	360	123
80	3	390	260	685	610	400	236
100	4	450	300	751	641	450	—
125	5	525	355	868	733	560	—
150	6	600	390	997	837	640	—
200	8	750	480	1221	1011	720	—
250	10	900	580	—	—	—	—
300	12	1050	665	—	—	—	—
