| 品牌 | 福泰 | 型号 | Z63Y |
| 连接形式 | 焊接 | 主体材料 | 碳钢 |
| 公称通径 | DN50-200（mm） | 适用介质 | 石油、***、成油品、水等 |
| 材质 | 碳钢 | 密封形式 | 硬密封型 |
| 标准 | API6D | 外形 | 中型 |
| 流动方向 | 双向 | 驱动方式 | 手动 |
| 零部件及配件 | 手轮 | 用途 | 进水 |
| 压力环境 | 高压 | 工作温度 | 常温 |
| 类型(通道位置) | 直通式 |

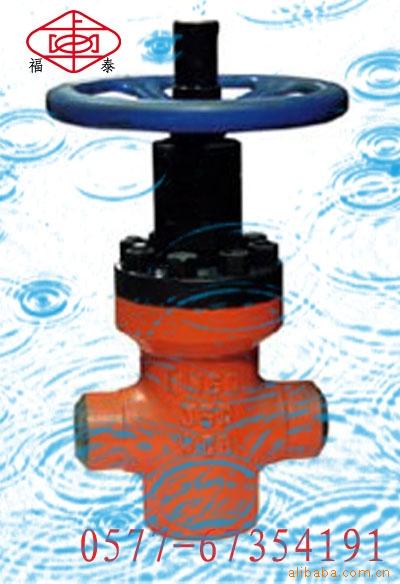

一、 Z63Y 焊接式闸阀 结构特征与工作原理
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷
焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔
相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成***道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，***限位置时，导流孔与通道孔相重合，此时全开。
二、 Z63Y 焊接式闸阀 性能规范
压 力 等 级 | 16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 40.0 |
工作压力（MPa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 |
强度试验（MPa） | 24 | 30 | 37.5 | 48 | 52.5 | 60 |
密封试验（MPa） | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 |
介 质 | 水、油品、***等 | |||||
温 度 | -19～120℃ | |||||
四、Z63Y 焊接式闸阀简图
五、Z63Y 焊接式闸阀外形及连接尺寸
六、Z63Y 焊接式闸阀使用、维护、***及注意事项
1、 阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、 本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封内件。
4、 关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、 阀门在使用过程中，如因易损件而发生泄漏，应及时更换。
6、 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
7、 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查***。
