产品内部结构图
接线图
接线说明:
1、输入火线(L)与产品黄线与负载(灯线)一端三线相连(拧在一起)
2、输入零线(N)与产品黑线相连
3、产品红线与负载(灯线)另外一端相连
产品介绍:
基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到***红外光谱的变化,开关自动接通负载,人不离开感应范围,开关近似将持续接通;人离开后,开关***自动关闭负载。人到灯亮,人离灯熄,亲切方便,安全节能。
产品性能指标:

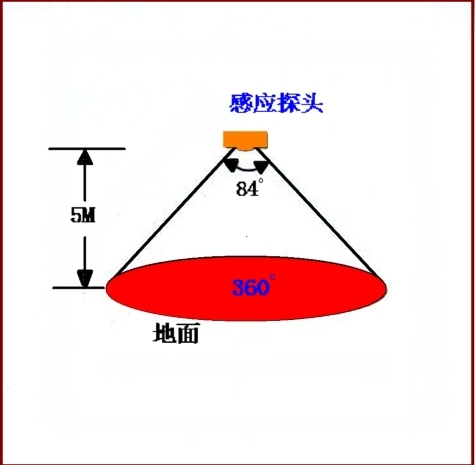

感应范围:MAX(环境温度+25度)5M 84度*360度
电源电压:AC220V/50HZ
***大额定功率:1500W(阻性负载,如白炽灯)
***大实际有效功率:800W(感应负载,控制节能灯,LED灯,日光灯等各种
灯具,排气扇的自动抽风以及其它电器的自动控制等)
工作温度:-10度--+40度(在36度正负4度时,感应距离可能减少)
延迟时间:延迟可调(15秒-600秒正负60秒)随机***,连续触发。
光照度:小于等于10LUX工作(可调)
调到太阳符号时,白天晚上都工作,调到月亮符号时,白天不工作晚上工作。
应用范围
走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能,同时
可用于防盗等用途。
