企业概况

艾斯普斯（天津）精密机械有限公司是一家从事设计、开发、销售FA工厂自动化用零部件、模具零部件、电子电器部件、工具消耗品、五金配件等各种高品质机电配件的科工贸公司，产品广泛用于机床、机器人、自动化设备、电脑、通讯、汽车、石油等行业。艾斯普斯是国内领xian的FA工厂自动化用零组件供应商，生产的产品主要......

详细了解

天津北京河北批量供应优质Z9型胀紧套，胀套，紧定套，退卸套

产品编号：3778413 更新时间：2020-08-15

价格：

来电议定

天津艾斯普斯精密机械有限公司

主营业务：米思米替换︱怡合达替换︱FA工厂自动化零部件一站式采购平台
公司官网：www.asps-fa.com
公司地址：天津市南开区长江道94号创研科技产业园

联系人名片：

何睿 13602025057

联系时务必告知是在"产品网"看到的

产品详情

品牌	ASPS	型号	Z9
材质	钢	重量	多种
规格尺寸	多种	轴向力	多种
转矩	多种

天津艾斯普斯精密机械供应各种锥套胀套，型号齐全，价格低廉，品品质优良！欢迎来电订购！

Z1，Z2，Z3，Z4，Z5，Z6，Z7，Z8，Z9，Z10，Z11，Z12，Z13，Z14，Z15，Z16，Z17，Z18，Z19,Z20

公司地址：天津市南开区长江道94号

公司名称：天津艾斯普斯精密机械有限公司

电话：022-89895593 18622262693

手机：13602025057 何先生

传真：022-27627787 022-26662992

Email:asps_fa@

ps-fa.com

***:54729736

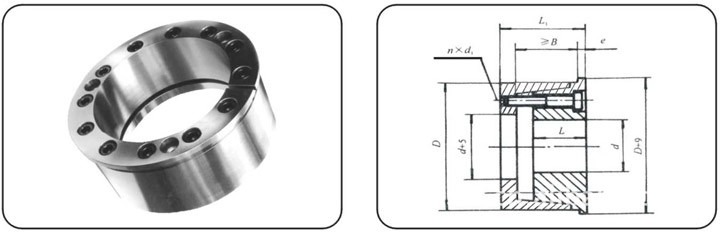

Z9型胀套(JB/T7934-1999)

Z9型胀套基本尺寸和参数
基本尺寸						内六角螺钉		额定负荷		胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩 MA(N.m)	重量G （Kg）
d	D	L	L1	e	B	d1	n	Ft	Mt	胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩 MA(N.m)	重量G （Kg）
100	145	54	75	5	65	M12×60	8	192	9.6	102	70	145	4.7
110	155	54	75	5	65	M12×60	8	191	10.5	93	66	145	5.1
120	165	54	75	5	65	M12×60	9	216	13	96	70	145	5.5
130	180	63	84	6	72	M12×70	12	287	17.8	100	78	145	7.5
140	190	63	84	6	72	M12×70	12	287	20.2	94	69	145	7.9
150	200	63	84	6	72	M12×70	12	287	21.6	88	66	145	8.4
160	210	63	84	6	72	M12×70	15	360	28.8	101	77	145	8.9
170	225	63	84	6	72	M12×70	16	383	32.6	101	76	145	10.5
180	235	63	84	6	72	M12×70	18	431	38.8	108	82	145	11
190	250	69	94	6	81	M14×75	15	493	46.8	106	80	230	14.3
200	260	69	94	6	81	M14×75	16	526	52.8	100	77	230	15
220	285	69	94	6	81	M14×75	14	640	70	119	92	355	17.8
240	305	86	112	7	98	M16×90	16	731	88	96	75	355	23.2
260	325	86	112	7	98	M16×90	18	822	107	103	82	355	24.8
280	355	94	120	8	106	M16×100	20	910	128	96	75	355	33
300	375	94	120	8	106	M16×100	22	1000	151	99	79	355	36
320	405	109	142	8	125	M20×120	18	1280	206	101	80	690	52
340	425	109	142	8	125	M20×120	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22×130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22×130	20	1770	337	109	87	930	75
400	485	120	159	8	140	M22×130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22×130	22	1980	410	107	87	930	82
注：Z9型胀紧联结套螺钉的机械性能等级为12.9级
