批量供应优质Z4型胀紧套，胀套，紧定套，推卸套

产品编号：3778430 更新时间：2020-08-15

价格：

来电议定

天津艾斯普斯精密机械有限公司

主营业务：米思米替换︱怡合达替换︱FA工厂自动化零部件一站式采购平台
公司官网：www.asps-fa.com
公司地址：天津市南开区长江道94号创研科技产业园

联系人名片：

何睿 13602025057

联系时务必告知是在"产品网"看到的

产品详情

品牌	ASPS	型号	Z4
材质	钢

天津艾斯普斯精密机械供应各种锥套胀套，型号齐全，价格低廉，品品质优良！欢迎来电订购！

Z1，Z2，Z3，Z4，Z5，Z6，Z7，Z8，Z9，Z10，Z11，Z12，Z13，Z14，Z15，Z16，Z17，Z18，Z19,Z20

公司地址：天津市南开区长江道94号

公司名称：天津艾斯普斯精密机械有限公司

电话：022-89895593 18622262693

手机：13602025057 何先生

传真：022-27627787 022-26662992

Email:asps_fa@

ps-fa.com

***:54729736

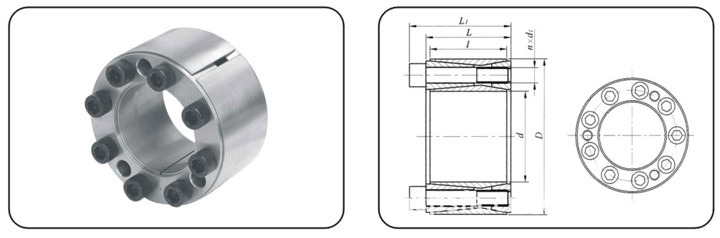

Z4型胀套(JB/T7934-1999)

Z4型胀套基本尺寸和参数
规格 d×D	基本尺寸							额定负荷		胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩MA(N.m)	重量G （Kg）
规格 d×D	d	D	I	L	L1	d1	n	Ft	Mt	胀套与轴结合面上的压力Pt(N/mm²)	胀套与轴毂结合面上的压力Pt'(N/mm²)	螺钉的拧紧力矩MA(N.m)	重量G （Kg）
70×120	70	120	56	62	74	M12	8	197	6.85	201	117	145	3.3
80×130	80	130	56	62	74	M12	12	291	11.65	263	162	145	3.7
90×140	90	140	56	62	74	M12	12	290	13	234	150	145	4
100×160	100	160	74	80	94	M14	15	389	19.7	213	133	230	7.2
110×170	110	170	74	80	94	M14	15	483	22.6	242	157	230	7.7
120×180	120	180	74	80	94	M14	15	482	28.9	222	148	230	8.3
125×185	125	185	74	80	94	M14	15	480	30	212	143	230	8.5
130×190	130	190	74	80	94	M14	15	480	31.2	205	140	230	8.8
140×200	140	200	74	80	94	M14	18	574	40.2	227	159	230	9.3
150×210	150	210	74	80	94	M14	18	572	42.9	212	152	230	10
160×230	160	230	88	94	110	M16	18	800	64	227	158	355	14.9
170×240	170	240	88	94	110	M16	18	795	67.8	214	152	355	15.7
180×250	180	250	88	94	110	M16	21	923	83	235	170	355	16.4
190×260	190	260	88	94	110	M16	21	921	88	223	163	355	17.2
200×270	200	270	88	94	110	M16	24	1050	105	242	179	355	18.8
210×290	210	290	110	116	134	M18	20	1118	117.3	197	143	495	23
220×300	220	300	110	116	134	M18	21	1120	123	189	138	485	27.7
240×320	240	320	110	116	134	M18	24	1280	153	198	148	485	29.8
250×330	250	330	110	116	134	M18	27	1282	160.2	205	157	485	31
260×340	260	340	110	116	134	M18	27	1430	186	205	157	485	32
280×370	280	370	130	136	156	M20	24	1650	230	192	145	690	46
300×390	300	390	130	136	156	M20	24	1650	245	179	138	690	49
注：Z4型胀紧联结套螺钉的机械性能等级为12.9级
