批量供应优质Z3型胀紧套，胀套，紧定套，退卸套

产品编号：3778431 更新时间：2020-08-15

价格：

来电议定

天津艾斯普斯精密机械有限公司

主营业务：米思米替换︱怡合达替换︱FA工厂自动化零部件一站式采购平台
公司官网：www.asps-fa.com
公司地址：天津市南开区长江道94号创研科技产业园

联系人名片：

何睿 13602025057

联系时务必告知是在"产品网"看到的

产品详情

品牌	ASPS	型号	Z3
材质	钢

天津艾斯普斯精密机械供应各种锥套胀套，型号齐全，价格低廉，品品质优良！欢迎来电订购！

Z1，Z2，Z3，Z4，Z5，Z6，Z7，Z8，Z9，Z10，Z11，Z12，Z13，Z14，Z15，Z16，Z17，Z18，Z19,Z20

公司地址：天津市南开区长江道94号

公司名称：天津艾斯普斯精密机械有限公司

电话：022-89895593 18622262693

手机：13602025057 何先生

传真：022-27627787 022-26662992

Email:asps_fa@

ps-fa.com

***:54729736

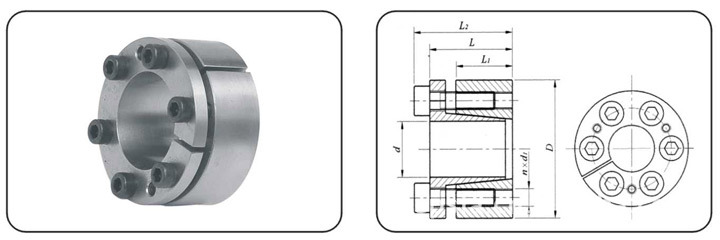

Z3型胀套(JB/T7934-1999)

Z3型胀套基本尺寸和参数
规格 d×D	基本尺寸							额定负荷		胀套与轴结合面上的压力Pt（N/mm²）	胀套与轴毂结合面上的压力Pt’（N/mm²）	螺钉的拧紧力矩MA（N.m）	重量G （Kg）
规格 d×D	d	D	I	L	L1	d1	n	Ft	Mt	胀套与轴结合面上的压力Pt（N/mm²）	胀套与轴毂结合面上的压力Pt’（N/mm²）	螺钉的拧紧力矩MA（N.m）	重量G （Kg）
20×47	20	47	31	21.7	37	M6	4	30	0.3	287	90	17	0.29
22×47	22	47	31	21.7	37	M6	4	30	0.33	260	90	17	0.27
25×50	25	50	31	21.7	37	M6	5	35	0.44	287	106	17	0.3
28×55	28	55	31	21.7	37	M6	5	35	0.49	256	96	17	0.36
30×55	30	55	31	21.7	37	M6	5	35	0.53	239	96	17	0.34
35×60	35	60	31	21.7	37	M6	6	45	0.81	246	106	17	0.38
40×65	40	65	31	21.7	37	M6	6	45	0.94	215	98	17	0.41
45×75	45	75	38	25.3	46	M8	6	80	1.86	283	134	41	0.7
50×80	50	80	38	25.3	46	M8	6	80	2.07	255	126	41	0.76
55×85	55	85	38	25.3	46	M8	7	90	2.54	270	138	41	0.82
60×90	60	90	38	25.3	46	M8	7	90	2.77	247	130	41	0.88
65×95	65	95	38	25.3	46	M8	8	105	3.58	261	141	41	0.94
70×110	70	110	50	33.4	60	M10	7	140	5.1	244	128	83	2.1
75×115	75	115	50	33.4	60	M10	7	140	5.46	228	119	83	2.2
80×120	80	120	50	33.4	60	M10	7	140	5.85	214	112	83	2.3
85×125	85	125	50	33.4	60	M10	8	175	7.45	230	129	83	2.4
90×130	90	130	50	33.4	60	M10	8	175	7.9	21.7	124	83	2.6
95×135	95	135	50	33.4	60	M10	10	205	9.9	257	149	83	2.7
100 0145	100	145	58	40.8	68	M10	10	220	11	192	114	83	3.7
105×150	105	150	58	40.8	68	M10	10	220	11.5	210	114	83	3.9
110×155	110	155	58	40.8	68	M10	10	220	12.1	175	107	83	4
120×165	120	165	58	40.8	68	M10	12	260	15.7	192	120	83	4.3
125×170	125	170	58	40.8	68	M12	10	320	17.5	189	120	145	4.8
130×180	130	180	58	40.8	68	M12	10	320	20.7	188	120	145	5.9
140×190	140	190	58	40.8	68	M12	10	320	22.5	175	114	145	6.3
150×200	150	200	65	45.4	77	M12	12	380	28.5	196	130	145	6.7
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级
