喷灌设备 喷灌系统 园林喷灌工程 园林水泵 园林供水机组

产品全称：全自动变频恒压供水机组

品牌：北陵

材料：原装日本进口材料

系列：BL-Z系列（深井轴流泵）

特点：具有针对高尔夫球场、园林灌溉供水特性而设计，着重改善行业设备运行费用过高、系统功能不足、运行可靠性差等特点。控制系统点钱均采用日本原装进口材料，从而保证了设备的质量过硬以及智能化的提升，使***终用户在系统操作、运行成本、维护费用得以降低。

产品说明：

    本系列产品通过了CCC质量认证中心认证、ISO9001-2008质量管理双项认证。采用多台深进轴流泵组成，产品编号为BL-250GC,由变频控制系统控制运行，由三项立式电机、长轴泵体组成。相比同类水泵，同等流量以及扬程的输出功率都减少30%，为球场后期的运行成本，维护费用得以降低。

产品特点：

1.运行平缓，安全可靠，免真空启动，适用寿命长

2.泵体积小，适用空间小，地基以下泵长度可调节

3.流道简单，节省泵房空间

4.结构合理，拆装方便，维护检修容易

5.水泵效率高，降低运行成本

系统主要配置及功能：

水泵机组

该机组通过安装在机组出水口处的压力传感器，将出口压力数据转换模拟信号，经控制系统A/D转换模拟块将模拟信号转换成模拟量，并送人微电脑控制的PID运算，运算参数将由D/A转换模拟块将数字量转换成模拟量传送变频器，实现水泵电机的转速控制。

该机组采用多台同型号水泵并联运行供水方式，依据球场用水量的大小，决定水泵投入运行的数量，当用水量增加或减少时，变频水泵转速也随之变化，在单一变频水泵不能满足用水量时，原本变频水泵将转化为工泵，随后变频启动第二台水泵，依次增加直到满足用量为止，反之则减少。当用水量小于一台主泵的2/4时，系统立即转换小流量模式。当用水量为0时，系统将进入休眠状态，当管网出现休眠压力发生变化时，系统将执行工作。

全自动反冲洗过滤器

编号为BL-LDW，安装在机组内，其工作原理是：过滤器的滤网附着的杂质达到一定量时，过滤网的前后两级所形成一定压差，在压差超出设定值时，过滤器的电磁阀将自动开启排污，形成管网水量反向逆流，是附着在滤网的杂质顺水从排污口流出，当两端压力平衡时，系统将自动关闭从而达到正常运行。

电磁安全阀

编号为BL-500LX，是防止出现控制系统失控造成管网压力不断上升而***管网的保护设备。在正常情况下控制系统是具有超压力保护功能，为了达到较高的可靠性，泵机组内也安装了相应的高精度，高灵敏度的机械安全阀装置。当机组供水压力超高时，控制系统首先自动保护，在控制系统未能达到效应时，机械式安全阀将执行超压释放管网压力，当低于安全阀设定的压力值时，则关闭。

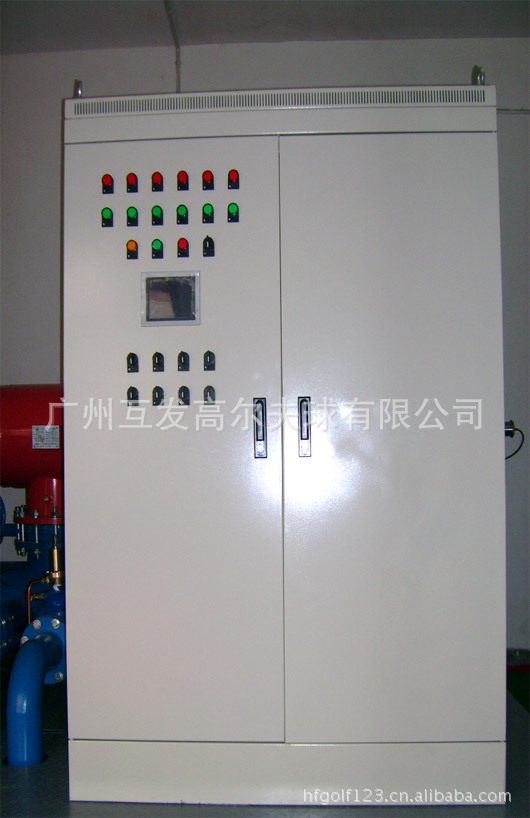

全自动变频控制系统

编号为FR-F740-55KW-CHT变频器是接收微电脑控制信号来改变电压频率，调***转速，控制电机平滑启动。

特点：

1.汇总了以往变频器中具有代表性产品特点，过载能力高，控制能力强，适合风机，水泵应用，多种运行模式的却换。

2.发挥普通电机的***佳性能，可无传感器矢量控制，在0.3HZ的超低速下***高可实现200%的输出转矩，转矩模式下控制范围1:200，响应水平进一步提高，速度响应120rad/s，速度控制范围1:200.

3.内置EMC滤波器，有效地***电磁噪音，无需外部配置，节省空间

4.长寿命设计，主回路电容，控制回路电容，新设计的冷却风扇寿命均为十年，人机界面的控制系统，是通过对话触摸的，减少控制柜板面繁琐的开关，同事保证非操作人员错误的设置。

成功案例：

1.北京小汤山银杏园高尔夫球场

2.北京叠泉乡村俱乐部

3.北京金沙植物园高尔夫球场

4.北京西花园高尔夫球场

5.北京海淀区海淀公园

6.北京上高尔夫球场

7.北京万柳高尔夫俱乐部

8.内蒙古大营新川高尔夫球场

9.河北白洋淀芦香国际高尔夫球场

10.山东枣庄汉诺亭高尔夫球场

11.山西屯留凝山国际高尔夫球场

12.四川成都凤凰山高尔夫球场
