是否提供加工定制 | 是 | 品牌 | 晨虹 |
型号 | DK7725 | 适用行业 | 通用 |
工作台面尺寸 | 350×550 | 工作台行程(X*Y) | 250×320mm |
Z轴行程 | 400mm | ***大切割厚度 | 250(mm) |
锥度 | 3° | ***大承重 | 250kg |
主机重量 | 1200kg | ***大加工速度 | 150(mm/min) |
***大加工电流 | 6(A) | 表面粗糙度 | 2.5(um) |
输入电压 | 380v |
设备名称:数控电火花线切割机床
型 号:DK7725
晨虹数控快走丝线切割机床简介:
线切割机床主要用于对各类模具、电极、精密零部件制造,硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。
◎科学***的双紧丝恒张力控制电极丝装置,保证机床多年使用无单边松丝现象。
◎精密磨削镶钢开式V导轨,精密滚珠丝杠。(注:安装高精密进口直线导轨由用户选择配制)
◎常规配置为&plu***n;3°锥度结构。
◎X、Y、U、V四轴联动摇摆导轮式大锥度配置:&plu***n;20°、&plu***n;30°、&plu***n;45°,供用户选择。
◎加工表面***佳粗糙度:Ra≤2.5μm,加工精度优于***标准。
◎***高生产率(60mm厚模具钢不计精度和光洁度)≥150 mm²/min。
◎可按用户需求设计生产特大型3米以上、配置数控回转台、10吨以上大承重等等专用电火花线切割机床!

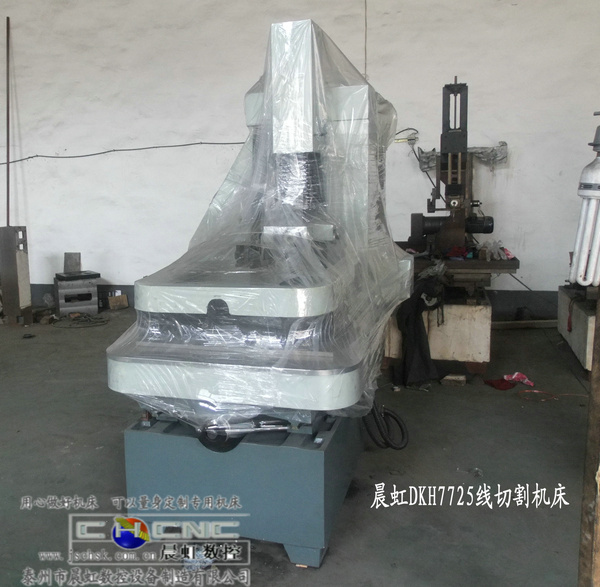

Dk7725线切割机床图片
晨虹DK7725快走丝线切割机床详细说明
1、机床设备的型号规格及性能说明
机床型号 | DK7725 |
工作台行程X/Y轴 | 250mm×320mm |
工作台尺寸 | 350mm×550mm |
锥度拖板行程U/V轴 | (u轴30mm)×(v轴30mm) |
工作台***大承重 | 250kg |
***大切割厚度 | 400mm |
***大切割锥度 | ≥12° |
***大切割效率 | 150mm²/min (Ca12 60mm厚时) |
***大切割电流 | 5A |
***佳表面粗糙度 | Ra≤2.5μm (Ca12 40mm厚,加工速度≤20mm²/min时) |
加工精度 | 0.015mm(材料Ca12 40mm厚切割28×28六角检验样件) |
机床消耗功率 | 1.2 KW |
电极丝直径 | 0.12~0.18mm |
走丝速度 | 2~12m/min |
手轮移动/转 | 4mm |
丝架***大跨度 | 400mm(可调) |
2、机械装置我公司采用以下技术:
2.1机械式恒张力紧丝装置。由于电极丝正常***切割时是以12m/s速度高速运转,若采用电气测量电极丝张力反馈需要一定量的时间,系统尚未响应,放电加工区已经有短路或不良加工条纹发生,效果不是太理想。我公司经多年实践使用,双紧丝重力复合弹力恒张力装置是一种有效方法,响应快,在加工区钼丝张力稳定,实践证明使用该装置后,突破了电火花线切割高度极限1200mm,且由于电极丝张力的稳定加工效率提高20%。
2.2电火花线切割机床对于放电加工区工作液的要求非常严格,排除工作液配方及配比因素,在加工区是否有充足合理的喷水方式直接影响到加工效率和发生断丝!我公司在该项技术上做了很多实验并在用户中得到非常好的效果。经采用该套喷水装置后断丝现象下降非常明显,加工区放电特征良好,不会出现拉弧、缺液短路等现象。
2.3快走丝电火花线切割机床普遍采用的是在加工区两侧分别为导丝轮进线,由于导轮存在径向跳动和轴向串动,致使高速运行的钼丝发生振动,当振幅达到一定量时,造成频繁短路,放电无法正常进行,结果是加工效率明显下降,严重时在加工300mm以上厚度工件将无法进行。该导轮径向跳动和轴向串动误差既是振动源,如何减少以上两项误差并消除给钼丝振动的影响,我公司技术人员经过多次反复实践改进,在选用导轮时严格检验,选配安装。另外我们特在靠近加工区两侧装有导丝稳定装置,确保加工区电极丝无振动运行平稳,使放电加工***进行。使用该装置后由于钼丝不再有偏振加工精度明显提高,加工效率更是有效提高。
2.4快走丝电火花线切割机床安装钼丝要求丝筒转速慢,排丝一致、张力均匀,采用变频控制技术是行之有效的方法。我公司机床在控制贮丝筒转速上采用变频器无级调速运丝电动机,达到上丝低速安全,排丝稳定、张力均匀,高速***加工的效果。
3、电气控制系统
3.1控制柜配有工控电脑主机,15
