全自动一片式裹包机:BK-GB15B
  BK-GB15B型全自动裹包式装箱机具有自动化程度高、操作简单、适应性强。是应用广泛的自动装箱成套设备。适合于化工、食品等行业中的玻璃罐、易拉罐、塑料桶DE 灌装物品及纸盒、塑封等软包装物品的自动装箱。

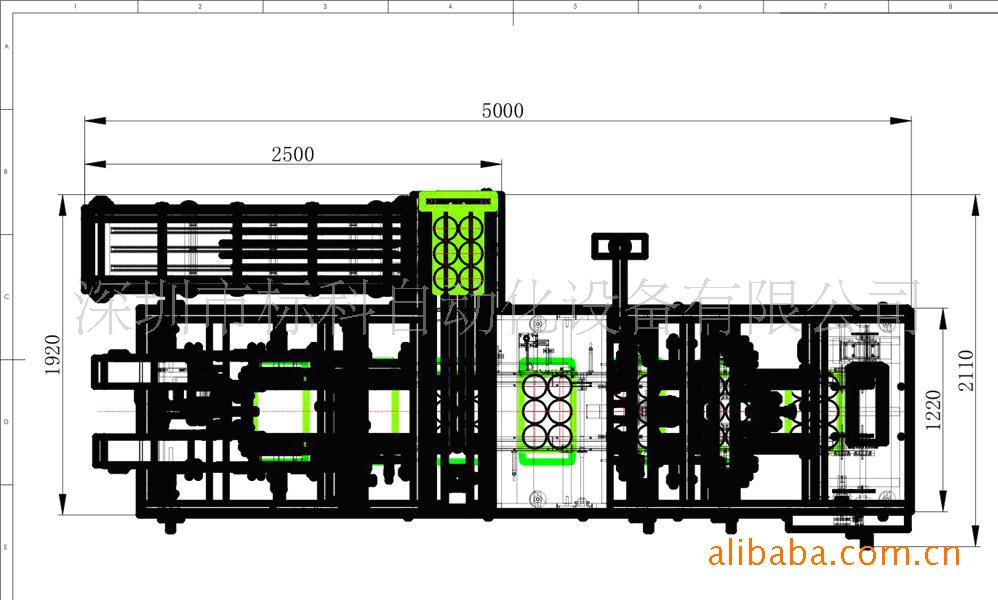

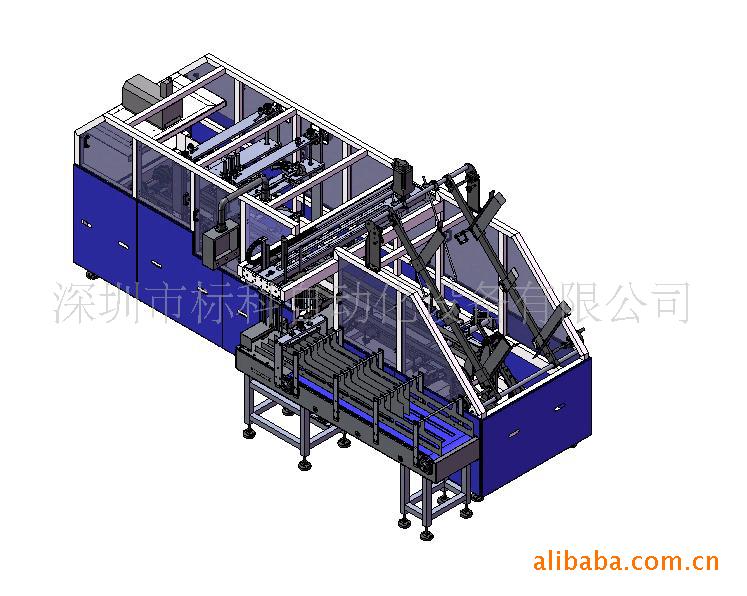

一、设备外形图:

二、结构特点:

           BK-GB15B型全自动裹包、装箱机具有结构简单、调整方便、人机界面设置操作等特点。一般可在产品尺寸、编组形式及模切纸板大小确定后，30分钟内可以将机器调整设置完毕。

三、技术规格及性能参数:

包装过程:分为瓶子输送、瓶子分堆、纸板输送、瓶子进箱、喷胶、纸箱裹包成型、输出

装箱速度:8~15箱/分

编组形式:2x3、3x4、4x6等偶数编组；并可以设置成5听的奇数编组；可以完成1～2层装箱

纸箱形式:模切纸板、成型箱

封箱形式:折盖封箱、开箱侧封箱

订货时所需提供的参数:

1. 纸箱外型：长(L)x宽(W)x高(H)；

2. 包装物品：桶装、听装、盒装及袋装；

3. 包装物品规格：外型尺寸；

4. 编组形式：一层或二层；

5. 包装速度：箱/分；

四、主要技术参数:

五、设备结构及功能原理：

·包装形式：全裹包或开箱侧封箱式

进料分道集合整理：

将单列产品(即内容物)分成所需包装的行数，随后进入集合整理区，通过分列装置分成所需列数。然后将其推入纸箱中。

纸板输送及成型：

纸板由一个带吸头的机械臂从指板仓中逐张取出，放在输送导轨中间，并折成“U”型；已分组的瓶子从侧面推入纸箱中，纸板再从上往下环绕，内翼闭合后喷上热溶胶，外翼由气动装置折叠并压紧，***后包细长的上翼则由上端压板闭合，成形纸箱由机器主轴传动的节式链条送出。

控制系统：全自动PLC控制

所有的工作步骤均有感应器来检测，具有自诊断功能，当有任何错误发生，设备自动停机，报警器灯闪亮，在操作屏上显示错误类型代码；

所有的电、气控制都符合***新的国际应用标准(CE标准)。

材料及配置：

机械部件采用不锈钢、镀铬钢材和耐腐蚀性强的铝合金等材料；表面喷涂质量优良，整机防锈性能强。

安全护罩：全封闭式，由彩色框架加有机玻璃构成，门带安全开关。

进瓶桥机架, 润滑接水盘, 纸板送传系统均为不锈钢构造。

具有完整的安全装置，安全可靠并符合安全标准。

安全保护：

各动作均设有过载保护，故障自动停机装置，出现缺瓶、缺箱、堵箱、错位等现象时，能自动报警并停机；

全封闭式安全护罩，门带安全开关；

具有完整的安全装置，安全可靠并符合安全标准；

安全门配置采用PC透明板材料，使用操作方便，并且美观；

电器防水等级IP达到54。

六、纸箱尺寸调节装置：

a)          进瓶分隔板

b)         纸板集放台的调节

c)          通过手轮调节控制纸箱成型的链条及导板

七、技术服务

• Ø        我们的服务已不满足客户的认可，更要求客户的成功！
• Ø        客户服务中心遵循科学、规范的服务体系，本着“诚信沟通，双赢长久”的服务理念，认真处理每一个客户所需解决的技术问题，并提供“及时、***、真诚”的服务。
• Ø        作为公司对外服务的窗口，依托强大的技术***，为客户与公司之间架起一座有形的桥梁。我们的工程师对设备调试、安装和***维护/后期服务支持有着丰富的实战经验。

服务理念：

1)      服务标准：没有***好，只有更好，100-1=0

2)      服务形象：***的人才、***的知识、***的经验、***的程序

3)      服务精神：谋求客户利益的***大化，实现多方互利互惠、共同发展

服务理念：

a)        服务响应时间：对于客户的询问在***时间内给予答复；对于客户影响生产的服务要求，经电话答复无法解决的问题，服务工程师会在24小时内采取有效的行动，若机器发生故障，将在24小时内派出维修工程师赴现场解决。

b)       针对客户的特殊要求可进行现场咨询与技术指导，共同商定选择***佳的使用方案。

c)        保修期内，提供一年免费的***服务；保修期外，提供终身维护、及时优质的维修服务与技术支持。

d)       提供配件、易损件清单及价格，易损件的安全库存量。

e)        提供控制软件技术支援，满足客户工艺生产对设备自动化系统方法的提升和整体控制。

f)        可根据设备所需提供免费的软件升级。

八、对原材料的技术要求:

纸箱：B槽纹

1)         纸板

2)         细坑

使用热溶胶封箱:

封箱是有高速旋转设备上配置的喷胶嘴将热溶胶喷到箱盖上，经过短时间的挤压，热溶胶凝固封箱。

九、设备主要原件配置清单:
