是否提供加工定制 | 是 | 品牌 | 泰格瑞 |
型号 | JPY | 外形尺寸 | 520×255×560(mm) |
【厂家订做加工】油类自动伸缩卷管器/输送水类卷管器/空气类卷管器
型号:JPY系列自动卷管盘
卷管盘由机架、安装架、软管等组成,软管在弹簧的作用下可以自动伸缩。水、气、油等各种不同介质通过软管输送,完成输送软管与运行设备的同步收放。通过具有特殊性能的旋转接头与卷管器结合,可实现转动管与固定管的接口转换,确保传输介质连续不中断、不泄漏。选用不同材质不同长度的软管可组成各种性能不同、规格不同的卷管器。广泛应用于水、空气、润滑油脂、汽柴油、氟里昂、清洗液等低、中、高压流体的输送。***长输送距离达23米、压力可达10公斤/ cm2。用于矿山冶金、汽车等工业的快速加注及输送系统。
【自动伸缩卷管器技术参数】
外形尺寸:520×255×560 mm
底座尺寸:400×175 mm
重量 :48 Kg
通径 :ф20、ф25 mm
额定压力 :0.6 MPa
油管拉展长度:m≯14.5
【自动伸缩卷管器功能简介】
卷管器是在使用过程中,可使胶管在设定的长度范围内,任意伸展到需要的长度进行工作。用完后又能自动卷回胶管的装置。
【自动伸缩卷管器结构原理】
本装置主要有支架、轴、阀体、盘、传输软管、发条、棘轮机构等组成。工作时,拉展软管时,阀体、盘等进行顺时针方向转动,发条随之收紧,因而当工作完毕后能自动卷会软管,此时阀体、盘等逆时针方向旋转。

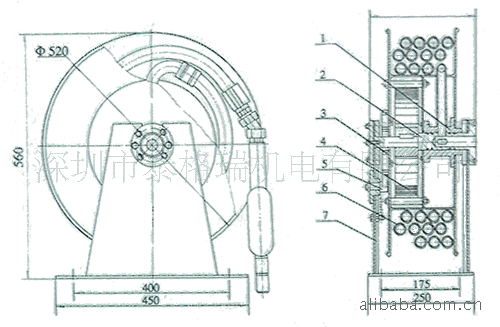

1.支架 2.轴 3.阀体 4.盘 5.输油软管 6.发条 7.棘轮机构
【注意事项】
- 软管拉展工作时,阀体、盘等为顺时针方向转动 软管拉展时,其长度不宜拉到极限值,要留 米余量; 完毕后,软管自动卷回,阀体、盘逆时针转动。此时, 应手持软管摆动扶送,以防软管卷绕摞在一处; 各连接处严禁松动;
