是否提供加工定制 | 否 | 类型 | 见参数 |
品牌 | PINTECH | 型号 | PT-720 |
测量范围 | 2000(A) | 准确度 | 2% |
功率 | 见参数(W) | 电源电压 | 见参数(V) |
外形尺寸 | 见参数(mm) |

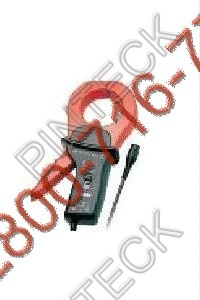

PT-720 0.1A to 30A peak 0.1A to 300Apeak 1A to 2000Apeak
测量范围:0.1A to 30A peak 0.1A to 300Apeak 1A to 2000Apeak
变 比: 10A/1V 100A/1V 1KA/1V
带 宽:10Hz-100KHz
精 度:3%/2%/1%
钳口直径:52mm
输 入:AC
电缆长度:2m
规 格:216*111*45mm
电流量程 | 0.1A~30A峰值 | 1A~300A峰值 | 1A~2000A峰值 | |||||||||||||||||
输出转换比 | 100mV AC/A AC | 10mV AC/A AC | 1mV AC/A AC | |||||||||||||||||
电气指标 | ||||||||||||||||||||
精度和相移 | 初始电流(rms) | 0.1~ 0.5A | 0.5~ 2A | 2~ 10A | 10~ 12A | 0.1~5A | 5~20A | 20~ 100A | 100~ 120A | 1~ 50A | 50~ 200A | 200~ 1000A | 1000 ~1200A | |||||||
输出误差 | ≤3%+10mV | ≤2%+5mV | ≤1%+1mV | |||||||||||||||||
相移 | 无定义 | ≤15° | 无定义 | ≤15° | ≤10° | ≤5° | 无定义 | ≤3° | ≤2° | ≤1° | ||||||||||
测量条件:23℃&plu***n;3℃,20~75%RH,正弦频率48Hz~65Hz,失真度<1%,无直流成分,外磁场<40A/m,无交流磁场,中心测试样本,负载阻抗≥1MΩ和≤47pF | ||||||||||||||||||||
带宽 | 10Hz~100kHz(-3dB) | |||||||||||||||||||
***大dV/dt | 10A/μs | |||||||||||||||||||
***大电流 | 在<1kHz频率时,1000A连续电流(此频率之外限制比例):1200A大约***大40分钟(在测量>20分钟时暂停) | |||||||||||||||||||
负载阻抗 | ≥1MΩ和≤47pF | |||||||||||||||||||
1kHz输出阻抗 | 515Ω&plu***n;10% | |||||||||||||||||||
插入阻抗(50/60Hz) | 10A量程时,<10mΩ | 100A量程时,<10mΩ | 1000A量程时,<10mΩ | |||||||||||||||||
安培秒乘积 | 1A.s | |||||||||||||||||||
上升/下降时间 | ≤40us | |||||||||||||||||||
工作电压 | 600V rms | |||||||||||||||||||
共模电压 | 600V CAT III 和干扰等级2 | |||||||||||||||||||
相邻导体影响 | 50Hz时,≤1mA/A | |||||||||||||||||||
导体位置影响 | ≤400Hz时,≤输出信号0.1% | |||||||||||||||||||
频率响应 | 10Hz~1kHz,<输出信号 10%; 1kHz~10kHz,<输出信号 5%; 10kHz~50kHz,<输出信号20%; 50kHz~100kHz,<3dB | 10Hz~1kHz,<输出信号 5%; 1kHz~10kHz,<输出信号 3%; 10kHz~50kHz,<输出信号20%; 50kHz~100kHz,<3dB | 10Hz~1kHz,<输出信号 1%; 1kHz~10kHz,<输出信号 2%; 10kHz~50kHz,<输出信号20%; 50kHz~100kHz,<3dB | |||||||||||||||||
峰值因素影响 | 大约峰值因素≤6在以下电流时,<输出信号1% | |||||||||||||||||||
≤30A峰值(5A rms) | ≤300A峰值(50A rms) | ≤2000A峰值(500A rms) | ||||||||||||||||||
叠加直流电流影响 | ≤30A DC时,<输出信号1%; | |||||||||||||||||||
机械指标 | ||||||||||||||||||||
操作温度 | -10°~+50℃ | |||||||||||||||||||
保存温度 | -40°~+70℃ | |||||||||||||||||||
温度影响 | 每10℃,≤输出信号0.15 % | |||||||||||||||||||
操作湿度 | 超出35℃时,0%RH到85%RH线性减小 | |||||||||||||||||||
湿度影响 | 输出信号<0.1%时,相对湿度10%~85% | |||||||||||||||||||
操作高度 | 0~2000米 | |||||||||||||||||||
***大颚口直径 | 53mm(具有专利开合) | |||||||||||||||||||
***大导体尺寸 | 电缆:***大直径Ф52mm;总线线束;单江流排5х5mm、四汇流排30х5mm | |||||||||||||||||||
外箱保护 | IP 40(等级IEC 529) | |||||||||||||||||||
跌落测试 | 1米(IEC 68-2-32) | |||||||||||||||||||
冲击阻力 | 100g(IEC 68-2-27) | |||||||||||||||||||
振动阻力 | 5/15Hz 1.5mm-15/25Hz 1mm-25/55Hz 0.25mm (IEC 68-2-6) | |||||||||||||||||||
防火能力 | 箱体和颚口:UL94 V0 | |||||||||||||||||||
钳头尺寸 | 216х111х45mm | |||||||||||||||||||
重量 | 550g | |||||||||||||||||||
颜色 | 深***箱体,红色颚口 | |||||||||||||||||||
输出 | 2m同轴绝缘BNC插座 | |||||||||||||||||||
安全指标 | ||||||||||||||||||||
安规电气 | 根据ICE1010-1&IEC1010-2-032,在主级、次级和壳体的双重绝缘或强化绝缘:600V CATIII和干扰等级2:300V CAT IV和干扰等级2 | |||||||||||||||||||
电磁兼容 (IEC标准) | EN 50081-1:B类;EN50082-2:静电放电(IEC 1000-4-2);辐射场(IEC 1000-4-3);快速瞬态(IEC 1000-4-4);磁场达50/60Hz时(IEC 1000-1-8) | |||||||||||||||||||
订货信息 | ||||||||||||||||||||
订货 | PT-720钳形交流电流探头(含说明书) |
