| 类型 | 指针式电压测量仪表 | 品牌 | 台湾品致 |

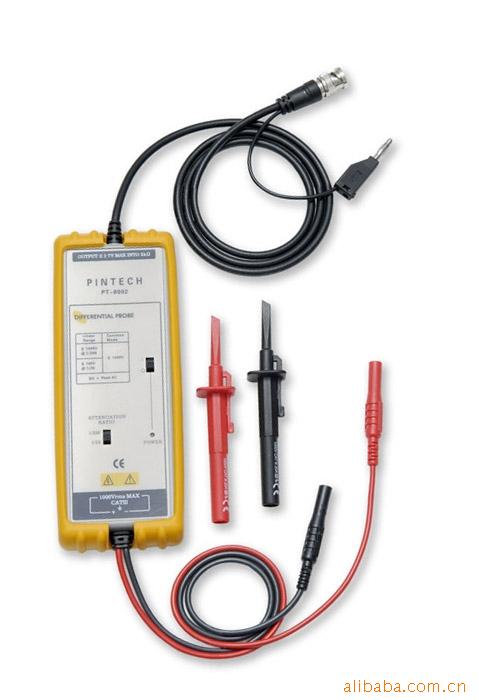

| 型号 | 差分探头PT-8002 | 测量范围 | 1400（V） |
| 输入电压 | 1400（V） | 重量 | 400（g） |
| 外形尺寸 | 170*63*21（mm） | 电压测量误差 | 2% |
|
规格
|
||
|
带宽 |
25MHz |
|
|
误差 |
&plu***n;2% |
|
|
输入阻抗 |
4KΩ//5.5 p F each side ground |
|
|
输出电压 |
||
|
-Swing(into 50 KΩ load) |
&plu***n;7V |
|
|
-Offset(typical) |
＜&plu***n;5mV |
|
|
杂讯 |
0.7mV rms |
|
|
供应电源 |
||
|
-内置 |
4×AA cells or 6V DC/60m A mains adaptor or regulated 9V DC/40m A mains adaptor |
|
|
-外接 |
power leads |
|
|
重量 |
400g (probe and PVC jacket) |
|
|
尺寸(L×W×H) |
170mm×63mm×21mm |
|
|
|
||
|
型号 |
PT-8001 |
PT-8002 |
|
衰减比例 |
1:10/100 |
1:20/200 |
|
共模互斥比CMRR(typical) |
-86dB@50Hz,-66dB@20MHz |
-80dB@50Hz,-60dB@20kHz |
|
***大输入差分电压 (DC+ Peak AC) |
&plu***n;70V@1/10 &plu***n;700V@1/100 |
&plu***n;140@1/20 &plu***n;1400@1/200 |
|
***大输入与地电位差 (DC+Peak AC) |
&plu***n;700V@1/10＆1/100 |
&plu***n;1400V@1/20＆1/200 |
|
共模互斥比(CMRR) |
1000V rms CATⅢ |
1000V rms CATⅢ |
