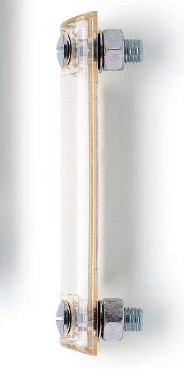

南京供应意大利进口ELESA品牌柱式液位计、柱式液位指示器HCX.
•透明聚酰胺基（PA-T）高科技聚合体材料，抗冲击、耐溶剂、带添加剂的机油、脂肪和芳族碳氢化合物、石油、粗挥发油、***等。避免接触酒精以及含酒精的清洁剂。
•镀锌钢质***螺丝和螺母，带NBR合成橡胶OR密封环。
可提供用于HCX.76和HCX.127快速安装组件。
•白色涂层铝刻度面，安装在相应背面槽内：应避免直接接触油液，过长时间接触高温油会变黄；在安装前，指示器可以拆下，做上标记和文字（例如MAX-MN）。
•***高连续工作温度90°C。
标准型号HCX/T，带温度计。
整个微透明材料：达到***大油液可视性，即使从侧面位置观测也是如此，并通过透镜效果以达到可视性放大效果。
采用超声焊接方法进行装配，以确保良好的密封性。在实验室实验中，液压系统采用矿物油，型号CB68（根据ISO3498规定），在20°C时，逐渐增加压力，焊接抗压力情况：HCX.76 20bar,HCX.127 18bar,HCX.254 12bar。我们建议在任何情况下，用户应验证产品在其工作条件下的可行性。如果用户需要在其他油液以及在其他压力和温度情况下，使用本指示器。
指示器可以用螺母固定在油罐内（参见钻孔数据），或者通过油罐上的两个螺纹孔从外面安装。为了确保O形圈友***佳的密封效果，建议根据表中所列的数据，在螺栓上市价***大扭矩。装配表面：建议隔圈应用表面粗糙度Ra=3μm。
|

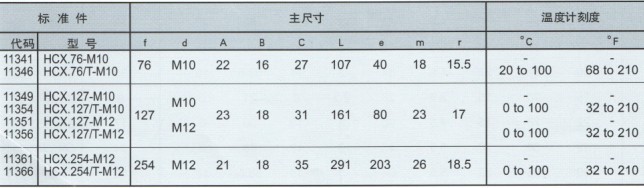

标准件 |

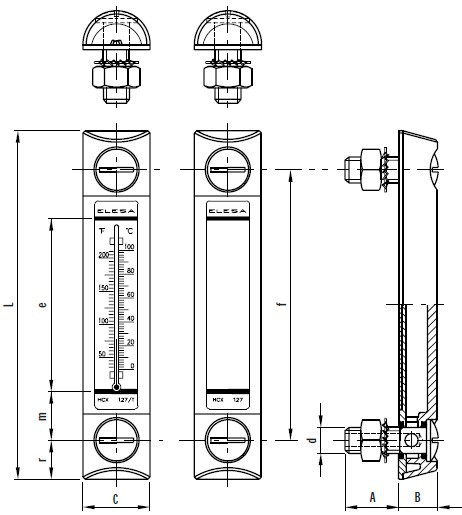

主尺寸 |
温度计刻度 |
|
|
代码 |
型号 |
f d A B C L e m r |
°C °F |
|
11341 11346 |
HCX.76-M10 HCX.76/T-M10 |
76 M10 22 16 27 107 40 18 15.5 |
- - 20to100 68to210 |
|
11349 11354 |
HCX.127-M10 HCX.127/T-M10 |
127 M10 23 18 31 161 80 23 17
|
- - 0to100 32to210 |
|
11351 11356 |
HCX.127-M12 HCX.127/T-M12 |
127 M12 23 18 31 161 80 23 17 |
- - 0to100 32to210 |
|
11361 11366 |
HCX.254-M12 HCX.254/T-M12 |
254 M12 21 18 35 291 203 26 18.5 |
- - 0to100 32to210 |
|

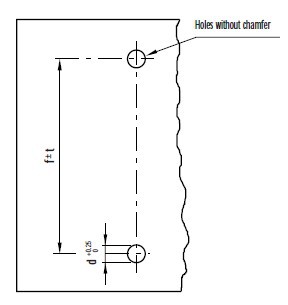

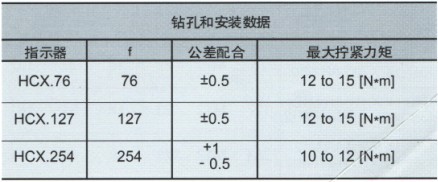

钻孔和安装数据 |
|||
|
指示器 |
f |
公差配合 |
***大拧紧力矩 |
|
HCX.76 |
76 |
&plu***n;0.5 |
12to15[N*m] |
|
HCX.127 |
127 |
&plu***n;0.5 |
12to15[N*m] |
|
HCX.254 |
254 |
+1 -0.5 |
10to12[N*m] |
