| 是否提供加工定制 | 否 | 品牌 | ELESA |
| 型号 | EMW+IEL | 类型 | 多款供选 |
| 规格 | 多种供选 | 适用机床 | 皆可 |
| 产品别名 | 带旋转手柄的单轮辐手轮 | 材质 | PP |
| 手柄高度 | 65（mm） | 手轮高度 | 82（mm） |
| 外径 | 350（mm） | 是否库存 | 是 |
手轮，单轮辐手轮，带旋转手柄的单轮辐手轮，型号EMW+IEL
供应ELESA带旋转手柄的单轮辐手轮EMW+IEL（玻纤材质）

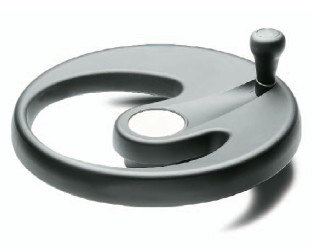

EMW+IEL
带旋转手柄的单轮辐手轮
ERGOSTYLE® by ELESA
ERGONOMY AND DESIGN AT THEIR BEST
针对各种应用（典型的如新的市场段）精心构思，Ergostyle®系列操作件专门针对医院和医疗设备、实验室配件、办公家具、运动休闲器械以及美观和对用户方便性是在市场上获得成功的关键。除了完善的工程学功能之外，新型操作件还具有可与目标设备完全调和，以提高其质量和价值的基本特征。Ergostyle®系列的所有产品均标有五个小圆点。它们代表ELESA名称的五个字母，是一种不易觉察的署名，不会干扰安装了Ergostyle®操作件的产品的品牌识别。
Be sure to look for them:
a small unobtrusive mark, making a world of difference.

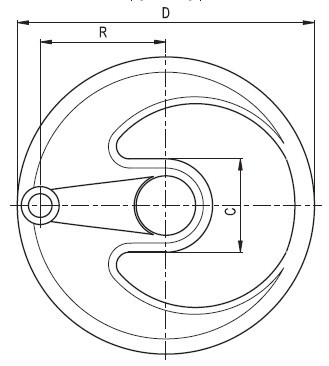

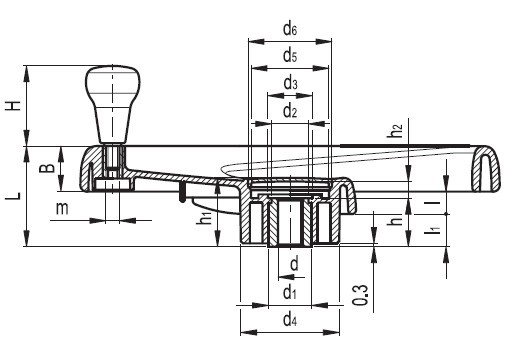

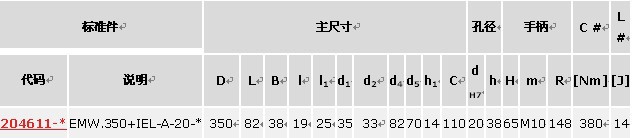

标准件 | 主尺寸 | 孔径 | 手柄 | C # | L # | ||||||||||||||
代码 | 说明 | D | L | B | l | l1 | d1 | d2 | d4 | d5 | h1 | C | dH7 | h | H | m | R | [Nm] | [J] |
204611-* | EMW.350+IEL-A-20-* | 350 | 82 | 38 | 19 | 25 | 35 | 33 | 82 | 70 | 14 | 110 | 20 | 38 | 65 | M10 | 148 | 380 | 14 |
代码 | 说明 | 毂帽 |
29451-* | ECB.I3-* | EMW.350 |
Technical information
材料
玻璃纤维加固聚丙烯基（PP）高科技聚合体。
耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。
装配
-黑色氧化涂层处理钢质轮毂，标准H7铰孔。
- K型：轮毂，带孔和键槽，符合DIN 6885/1 P9规定的公差。
订购有键槽的手轮时，请在代码及型号中注明索引-K。
毂帽
Ergostyle色聚酯基高科技聚合体（PBT），光亮饰面；散件供货，压入式装配，可通过按压外边拆卸（ELESA原创设计）。亦可作为附件单独供应（参见下表）。
旋转手柄
IEL+x型半硬热塑性人造橡胶（TPE），硬度70SD，黑色，亚光饰面。双径体的特殊设计和半球形尾端部使操作员在转动手轮时，可安全握紧，符合工程学要求。
按需可有以下附件备选
GN 184型轴向定位垫圈。
应要求可提供以下特殊型号（如订货数量充足）
带闭锁装置和插销的手轮（Elesa专利），见图纸。
工程学及设计理念
EMW具有外观轻巧的视觉冲击和偏心运动的效果。单轮辐手轮设计时尚新颖，弹性高和强度大；在意外碰撞时，能最大程度保证操作者的安全。
EMW+IEL
ELESA original design
Monospoke handwheels
•Material
High impact strength special technopolymer. Resistant to solvents, oils,
greases and other chemical agents.
•Colour
Black with matte finish.
•Boss
Black oxide steel with standard H7 tolerance reamed hole.
•Boss caps ECB.Y3*
Technopolymer in one of the six Ergostyle colours with glossy finish, press-fit
mounting, removable by pressing on the outer edge.
•Revolving handle
Type IEL+x. Elastomer technopolymer (TPE), Shore 40 hardness D. Black
colour with matte finish. The special two-volume design of this handle
provides the fingers with a safe and ergonomic grip, preventing them from
slipping off during rotation of the handwheel. Moreover it avoids any risks
of hooking operator’s clothing.
•Accessories on request
Axial retaining washer type GN 184.
Ergonomy and Design
The light visual impact and the eccentric movement effect of EMW.
Monospoke handwheel offer a modern and innovative design. A high degree
of flexibility and resilience to guarantee maximum operator safety in cases of
accidental contact.
Order
When ordering please complete the code and the description of the element
needed specifying the colour of the boss cap (see the available colours shown
above the dimensions table).
Sample order:
204611 - C3 EMW.350+IEL A-20 - C3
Monospoke handwheel with grey boss caps.
