| 是否提供加工定制 | 否 | 品牌 | GANTER |
| 型号 | GN227.2-A | 类型 | 多款供选 |
| 规格 | 多种供选 | 适用机床 | 皆可 |
| 产品别名 | 压制钢轮幅手轮 | 材质 | 胶木 |
| 手柄高度 | 0（mm） | 手轮高度 | 39-64（mm） |
| 外径 | 160-315（mm） | 是否库存 | 是 |
| 是否批发 | 是 |
压制钢轮幅手轮价格，压制钢轮幅手轮货期，供应GANTER进口手轮GN227.2-A
供应德国GANTER进口304压制钢轮幅手轮GN227.2-A
GN 227.2-A
压制钢轮幅手轮
INOX-Stainless Steel
不锈钢耐腐蚀性强的特点使其成为工业领域最抢手的材料之一。ELESA提供各种带AISI 303、AISI 304和AISI 316不锈钢插件的塑料制品，或完全用AISI不锈钢制成的产品：手轮、旋钮、手柄、定位件和控制件、液压系统配件、水平调整件和铰链，它们能在法律规定需要使用不锈钢的领域保证最佳性能。
设计用于:
- 食品加工
- 化工
- 制药
- 符合最严格的卫生法

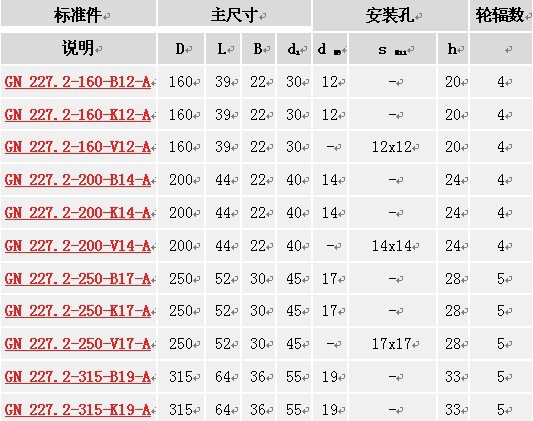

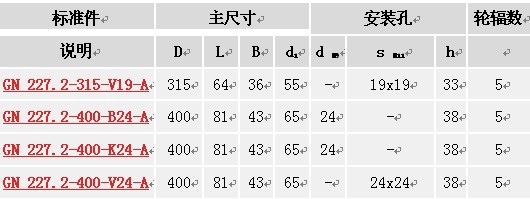

标准件 | 主尺寸 | 安装孔 | 轮辐数 | |||||
说明 | D | L | B | d1 | dH9 | sH11 | h |
|
GN 227.2-160-B12-A | 160 | 39 | 22 | 30 | 12 | - | 20 | 4 |
GN 227.2-160-K12-A | 160 | 39 | 22 | 30 | 12 | - | 20 | 4 |
GN 227.2-160-V12-A | 160 | 39 | 22 | 30 | - | 12x12 | 20 | 4 |
GN 227.2-200-B14-A | 200 | 44 | 22 | 40 | 14 | - | 24 | 4 |
GN 227.2-200-K14-A | 200 | 44 | 22 | 40 | 14 | - | 24 | 4 |
GN 227.2-200-V14-A | 200 | 44 | 22 | 40 | - | 14x14 | 24 | 4 |
GN 227.2-250-B17-A | 250 | 52 | 30 | 45 | 17 | - | 28 | 5 |
GN 227.2-250-K17-A | 250 | 52 | 30 | 45 | 17 | - | 28 | 5 |
GN 227.2-250-V17-A | 250 | 52 | 30 | 45 | - | 17x17 | 28 | 5 |
GN 227.2-315-B19-A | 315 | 64 | 36 | 55 | 19 | - | 33 | 5 |
GN 227.2-315-K19-A | 315 | 64 | 36 | 55 | 19 | - | 33 | 5 |
GN 227.2-315-V19-A | 315 | 64 | 36 | 55 | - | 19x19 | 33 | 5 |
GN 227.2-400-B24-A | 400 | 81 | 43 | 65 | 24 | - | 38 | 5 |
GN 227.2-400-K24-A | 400 | 81 | 43 | 65 | 24 | - | 38 | 5 |
GN 227.2-400-V24-A | 400 | 81 | 43 | 65 | - | 24x24 | 38 | 5 |
Technical information
材料
AISI 304压制不锈钢、带喷砂亚光饰面。
装配

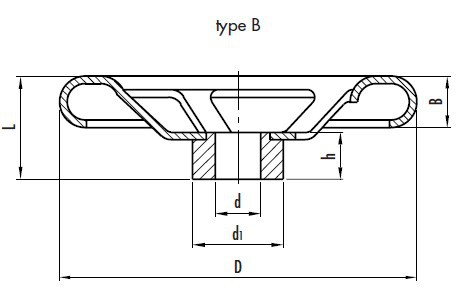

- B型：焊接轮毂、标准H9铰制普通孔。
- K型：焊接轮毂、标准H9铰制通孔和键槽，符合DIN 6885/1 P9规定的公差。
- V型：焊接轮毂、标准H11方形通孔。
可用埋头螺钉将GN227.2-A型轮辐手轮固定安装在轴上，参见技术说明。
特征及应用
由于具有很高的机械强度和抗爆震性能，压制钢手轮GN 227.2-A极负盛誉。
AISI304不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的手轮。
技术说明
轴向和径向振摆低于IT 12。
GN 227.2
Pressed steel spoked handwheels
•AISI 304 pressed stainless steelwith sandblasted matte finish
surfaces.
•Welded hubwith:
B= standard H9 tolerance plain bore
K= standard H9 tolerance reamed bore with DIN 6885/1 P9 keyway
(see table on page 669)
V= H11 tolerance square bore.
•Axial and radial runout lower than IT 12.
Pressed steel handwheels GN 227.2 are renowned for their high mechanical
strength and their resistance to shocks and knocks.
For fixing GN 227.2 on shafts by a grub screw see GN 110 drilling
technical information on page 668.
