产品详情

是否提供加工定制	否	品牌	伊莉莎+冈特
型号	供应伊莉莎+冈特进口带折叠手柄的轮辐手轮GN322.3	类型	多款供选
规格	多种供选	适用机床	皆可
产品别名	带折叠手柄的轮辐手轮	材质	铝合金
手柄高度	61.5-74.5（mm）	手轮高度	44-47（mm）
外径	125-160（mm）	是否库存	是
是否批发	是

手轮，带折叠手柄的手轮，南京供应德国进口带折叠手柄的轮辐手轮GN322.3

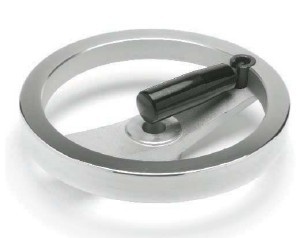

供应伊莉莎+冈特进口带折叠手柄的轮辐手轮GN322.3

GN 322.3

带折叠手柄的轮辐手轮

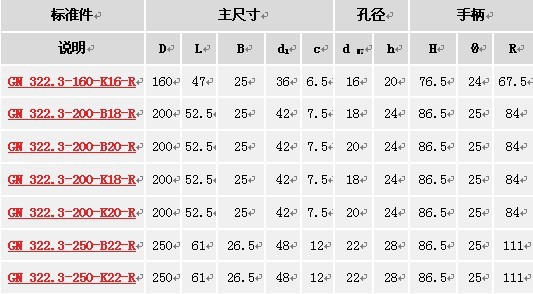

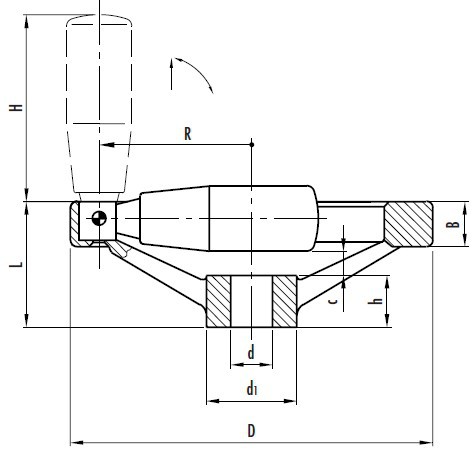

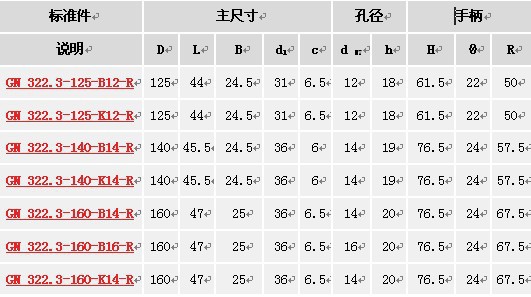

标准件	主尺寸					孔径		手柄
说明	D	L	B	d₁	c	d_H7	h	H	Ø	R
GN 322.3-125-B12-R	125	44	24.5	31	6.5	12	18	61.5	22	50
GN 322.3-125-K12-R	125	44	24.5	31	6.5	12	18	61.5	22	50
GN 322.3-140-B14-R	140	45.5	24.5	36	6	14	19	76.5	24	57.5
GN 322.3-140-K14-R	140	45.5	24.5	36	6	14	19	76.5	24	57.5
GN 322.3-160-B14-R	160	47	25	36	6.5	14	20	76.5	24	67.5
GN 322.3-160-B16-R	160	47	25	36	6.5	16	20	76.5	24	67.5
GN 322.3-160-K14-R	160	47	25	36	6.5	14	20	76.5	24	67.5
GN 322.3-160-K16-R	160	47	25	36	6.5	16	20	76.5	24	67.5
GN 322.3-200-B18-R	200	52.5	25	42	7.5	18	24	86.5	25	84
GN 322.3-200-B20-R	200	52.5	25	42	7.5	20	24	86.5	25	84
GN 322.3-200-K18-R	200	52.5	25	42	7.5	18	24	86.5	25	84
GN 322.3-200-K20-R	200	52.5	25	42	7.5	20	24	86.5	25	84
GN 322.3-250-B22-R	250	61	26.5	48	12	22	28	86.5	25	111
GN 322.3-250-K22-R	250	61	26.5	48	12	22	28	86.5	25	111

Technical information

材料

铸铝，精喷砂亚光饰面，车削处理和镜面光亮轮缘。

装配

-B型：标准H7铰孔。
-K型：标准H7铰孔和键槽，符合DIN 6885/1 P9规定的公差（参见第A17页）。
可用埋头螺钉将GN322.3型轮辐手轮固定安装在轴上，参见技术说明。

折叠手柄

GN798.3型聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。双径体特殊设计和半球形尾端部使操作员在转动手轮时，可安全握紧，符合人体工程学要求。

按需可有以下附件备选

GN 184型轴向定位垫圈（参见第631页）。

技术说明

轴向和径向振摆低于IT 12。

GN 322.3

Two-spoke handwheels

with fold-away handle

•Cast aluminium.

•Turned and mirror-polished rim.The other surfaces are matte finish

fine sandblasted.

•Hubwith:

B= standard H7 tolerance plain bore

K= standard H7 tolerance reamed bore with DIN 6885/1 P9 keyway

(see table on page 669).

•Axial retaining washer(on request) type GN 184 (page 452).

•Axial and radial runout lower than IT 12.

•GN 598.3 phenolic-based (PF) black Duroplastfold-away handle

(type KU - see page 280).

Resistant to solvents, oils, greases and other chemical agents.

For fixing GN 322.3 on shafts by a grub screw see GN 110 drilling

technical information on page 668.
