| 是否提供加工定制 | 否 | 品牌 | 冈特 |
| 型号 | GN 324-A | 类型 | 多款供选 |
| 规格 | 多种供选 | 适用机床 | 皆可 |
| 产品别名 | 车削机床手轮 | 材质 | 铝合金 |
| 手柄高度 | 0（mm） | 手轮高度 | 33-51（mm） |
| 外径 | 125-250（mm） | 是否库存 | 是 |
| 是否批发 | 是 |
铸铝手轮，GANTER铸铝手轮，德国进口铸铝手轮GN324-A
供应德国冈特进口黑色铸铝车削机床手轮GN 324-A
GN 324-A
轮辐手轮

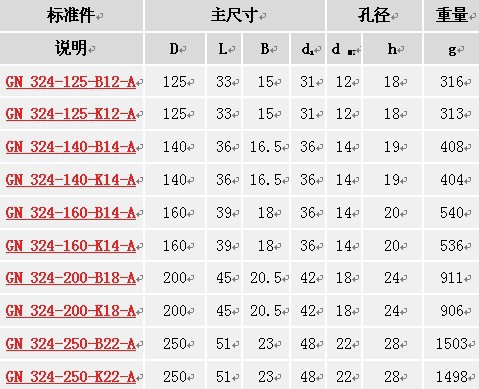

标准件 | 主尺寸 | 孔径 | 重量 | ||||

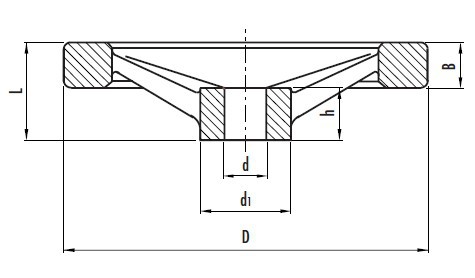

说明 | D | L | B | d1 | dH7 | h | g |
GN 324-125-B12-A | 125 | 33 | 15 | 31 | 12 | 18 | 316 |
GN 324-125-K12-A | 125 | 33 | 15 | 31 | 12 | 18 | 313 |
GN 324-140-B14-A | 140 | 36 | 16.5 | 36 | 14 | 19 | 408 |
GN 324-140-K14-A | 140 | 36 | 16.5 | 36 | 14 | 19 | 404 |
GN 324-160-B14-A | 160 | 39 | 18 | 36 | 14 | 20 | 540 |
GN 324-160-K14-A | 160 | 39 | 18 | 36 | 14 | 20 | 536 |
GN 324-200-B18-A | 200 | 45 | 20.5 | 42 | 18 | 24 | 911 |
GN 324-200-K18-A | 200 | 45 | 20.5 | 42 | 18 | 24 | 906 |
GN 324-250-B22-A | 250 | 51 | 23 | 48 | 22 | 28 | 1503 |
GN 324-250-K22-A | 250 | 51 | 23 | 48 | 22 | 28 | 1498 |
Technical information
材料
黑色环氧树脂涂层铸铝，车削处理边缘。
装配
- B型：轮毂，带符合H7规定公差的普通孔
- K型：轮毂，带装配有键槽的标准H7铰孔，
符合DIN 6885/1 P9规定的公差（参见第A17页）。
可用埋头螺钉将GN324型轮辐手轮固定安装在轴上，参见技术说明.。
按需可有以下附件备选
GN 184型轴向定位垫圈（参见第631页）。
技术说明
轴向和径向振摆低于IT 12。
GN 324
Two-spoke handwheels
•Cast aluminiumwith black epoxy resin coating.
•Turned rim,all sides.
•Hubwith:
B= standard H7 tolerance plain bore
K= standard H7 tolerance reamed bore with DIN 6885/1 P9 keyway
(see table on page 669).
•Axial retaining washer(on request) type GN 184 (page 452).
•Axial and radial runout lower than IT 12.
For fixing GN 324 on shafts by a grub screw see GN 110 drilling
technical information on page 668.
