| 是否提供加工定制 | 否 | 品牌 | GANTER |
| 型号 | GN322-A | 类型 | 多款供选 |
| 规格 | 多种供选 | 适用机床 | 皆可 |
| 产品别名 | 铝合金二轮幅手轮 | 材质 | 铝合金 |
| 手柄高度 | 0（mm） | 手轮高度 | 33-45（mm） |
| 外径 | 125-200（mm） | 是否库存 | 是 |
| 是否批发 | 是 |
铝合金手轮，进口铝合金手轮，南京供应铝合金二轮幅手轮GN322-A
供应GANTER德国进口铝合金二轮幅手轮GN322-A
GN 322-A
轮幅手轮

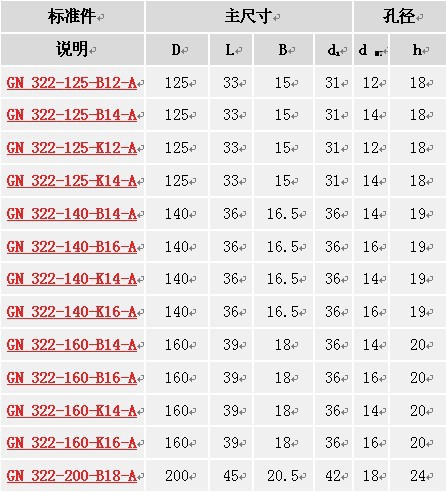

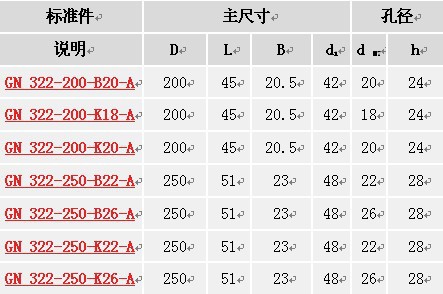

标准件 | 主尺寸 | 孔径 | ||||

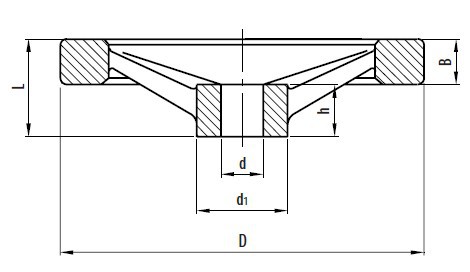

说明 | D | L | B | d1 | dH7 | h |
GN 322-125-B12-A | 125 | 33 | 15 | 31 | 12 | 18 |
GN 322-125-B14-A | 125 | 33 | 15 | 31 | 14 | 18 |
GN 322-125-K12-A | 125 | 33 | 15 | 31 | 12 | 18 |
GN 322-125-K14-A | 125 | 33 | 15 | 31 | 14 | 18 |
GN 322-140-B14-A | 140 | 36 | 16.5 | 36 | 14 | 19 |
GN 322-140-B16-A | 140 | 36 | 16.5 | 36 | 16 | 19 |
GN 322-140-K14-A | 140 | 36 | 16.5 | 36 | 14 | 19 |
GN 322-140-K16-A | 140 | 36 | 16.5 | 36 | 16 | 19 |
GN 322-160-B14-A | 160 | 39 | 18 | 36 | 14 | 20 |
GN 322-160-B16-A | 160 | 39 | 18 | 36 | 16 | 20 |
GN 322-160-K14-A | 160 | 39 | 18 | 36 | 14 | 20 |
GN 322-160-K16-A | 160 | 39 | 18 | 36 | 16 | 20 |
GN 322-200-B18-A | 200 | 45 | 20.5 | 42 | 18 | 24 |
GN 322-200-B20-A | 200 | 45 | 20.5 | 42 | 20 | 24 |
GN 322-200-K18-A | 200 | 45 | 20.5 | 42 | 18 | 24 |
GN 322-200-K20-A | 200 | 45 | 20.5 | 42 | 20 | 24 |
GN 322-250-B22-A | 250 | 51 | 23 | 48 | 22 | 28 |
GN 322-250-B26-A | 250 | 51 | 23 | 48 | 26 | 28 |
GN 322-250-K22-A | 250 | 51 | 23 | 48 | 22 | 28 |
GN 322-250-K26-A | 250 | 51 | 23 | 48 | 26 | 28 |
Technical information
材料
铸铝，精喷砂亚光饰面，车削处理和镜面抛光轮缘。
装配
- B型：标准H7铰孔
- K型：标准H7铰孔和键槽，符合DIN 6885/1 P9规定的公差
可用埋头螺钉将GN322-A型轮辐手轮固定安装在轴上，参见技术说明.。
其他可购标准型号
带GN 000.4或GN 000.5安全联接衬套的GN322-A。
按需可有以下附件备选
GN 184型轴向定位垫圈。
技术说明
轴向和径向跳动低于IT12。
Two-spoke handwheels
•Cast aluminium.
•Turned and mirror-polished rim.The other surfaces are matte finish
fine sandblasted.
•Hubwith:
B= standard H7 tolerance plain bore
K= standard H7 tolerance reamed bore with DIN 6885/1 P9 keyway
(see table on page 669).
•Axial retaining washer(on request) type GN 184 (page 452).
•Axial and radial runout lower than IT 12.
GN 322 two-spoke handwheels are available with GN 000.4 or GN 000.5
safety coupling bushings already assembled (GN 000.4, GN 000.5 see
page 90-91).
For fixing GN 322 on shafts by a grub screw see GN 110 drilling
technical information on page 668.
