| 材质 | 铝合金 | 表面处理 | 亚光喷砂饰面 |
| 产品用途 | 机床附件 | 规格 | 多种供选 |
| 型号 | DIN469 | 颜色 | 银色 |

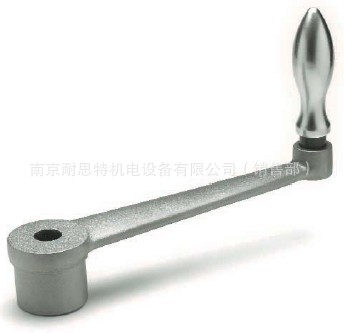

供应德国GANTER进口铸铁曲柄把手DIN469(直把)
把手，摇把，曲柄把手，南京耐思***应进口曲柄把手DIN469
供应德国GANTER进口铸铁曲柄把手DIN469(直把)
.去毛刺球磨铸铁，亚光饰面喷砂面。
.轮毂
B=标准H7规定公差的普通孔
V=H11规定公差方孔。
提供两种手柄类型：
-DIN98钢质旋转手柄
-DIN39钢质固定手柄

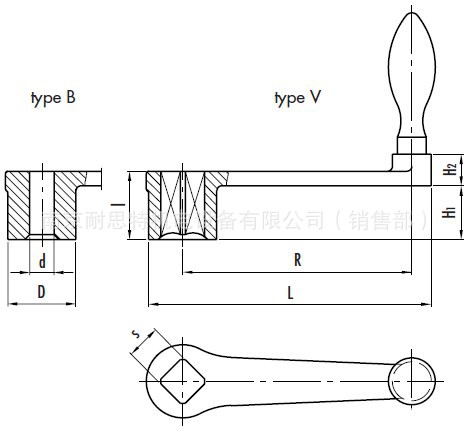

标 准 件 | 主 尺 寸 | 孔 径 | 手 柄 |
|
型 号 | L D H1 H2 | dH7 sH11 l | Φ R | |
DIN 469-80-B8- DIN 469-80-V10- DIN 469-80-V12- | 102 24 18 13 | 8 - 24 - 10 24 - 12 24 | 18 80 |
|
DIN 469-100-B10- DIN 469-100-V12- DIN 469-100-V14- | 124 28 21 13 | 10 - 28 - 12 28 - 14 28 | 20 100 |
|
DIN 469-125-B10- DIN 469-125-V14- DIN 469-125-V17- | 154 34 26 14 | 10 - 34 - 14 34 - 17 34 | 22 125 |
|
DIN 469-160-B14- DIN 469-160-V17- DIN 469-160-V19- | 192 38 29 14 | 14 - 38 - 17 38 - 19 38 | 25 160 |
|
DIN 469-200-B17- DIN 469-200-V19- DIN 469-200-V22- | 238 44 34 21 | 17 - 44 - 19 44 - 22 44 | 28 200 |
|
DIN 469-250-B17- DIN 469-250-V22- DIN 469-250-V24- | 290 48 36 21 | 17 - 48 - 22 48 - 24 48 | 32 250 |
|
