| 品牌 | GANTER | 型号 | GN322 |
| 类型 | 手轮 | 规格 | 多种供选 |
| 适用机床 | 皆可 | 产品别名 | 二轮幅手轮 |
| 材质 | 铝合金 | 手柄高度 | 67.5-92.5（mm） |
| 手轮高度 | 15-23（mm） | 外径 | 125-250（mm） |
| 是否库存 | 是 | 是否批发 | 是 |
手轮、二轮幅手轮、铸铝二轮幅手轮、带旋转手柄的二轮幅手轮

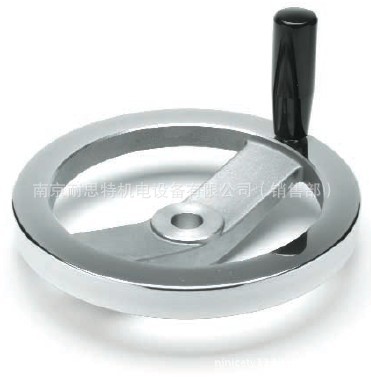

供应德国进口GANTER带旋转手柄的二轮幅手轮（铸铝材质）GN322
.铸铝
.加厚边镜面抛光轮缘。其它表面为亚光磨砂饰面精喷砂处理。
.轮毂
B=标准H7规定公差的普通孔
K=标准H7规定公差的铰孔，带DIN6885/1P9键槽。
.轴向***垫圈（根据用户要求），型号GN184。
.轴向和径向跳动低于IT12
.黑色酚醛基（PF）热固体性塑料旋转手柄。耐溶剂、机油、油脂以及其他化学溶剂。
GN322二轮辐手轮，可提供已装配的GN00.4或者GN00.5安全联结衬套。
备注：此款手轮还有不带旋转手柄的型号（GN322），欢迎咨询！

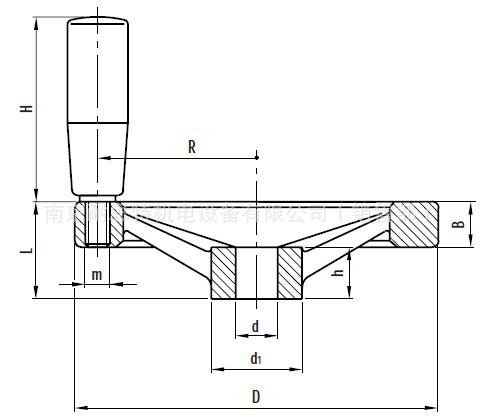

标 准 件 | 主 尺 寸 | 孔 径 | 手 柄 |
型 号 | D L B d1 | dH7 h 键槽 | H Φ m R |
GN 322-125-B12-D GN 322-125-B14-D GN 322-125-K12-D GN 322-125-K14-D | 125 33 15 31 | 12 14 18 12 ． 14 ． | 67.5 23 M8 54 |
GN 322-140-B14-D GN 322-140-B16-D GN 322-140-K14-D GN 322-140-K16-D | 140 36 16.5 36 | 14 16 19 14 ． 16 ． | 67.5 23 M8 61 |
GN 322-160-B14-D GN 322-160-B16-D GN 322-160-K14-D GN 322-160-K16-D | 160 38 18 36 | 14 16 20 14 ． 16 ． | 82.5 26 M10 71 |
GN 322-200-B18-D GN 322-200-B20-D GN 322-200-K18-D GN 322-200-K20-D | 200 45 20.5 42 | 18 20 24 18 ． 20 ． | 82.5 26 M10 89 |
GN 322-250-B22-D GN 322-250-B26-D GN 322-250-K22-D GN 322-250-K26-D | 250 51 23 48 | 22 26 28 22 ． 26 ． | 92.5 28 M10 113 |
