| 是否提供加工定制 | 否 | 品牌 | ELESA+GANTER |
| 型号 | ETW+I | 类型 | 多款供选 |
| 规格 | 多种供选 | 适用机床 | 皆可 |
| 产品别名 | 进口带旋转手柄二轮辐手轮 | 材质 | 胶木 |
| 手柄高度 | 73-95（mm） | 手轮高度 | 44-61（mm） |
| 外径 | 124-200（mm） | 是否库存 | 是 |
| 是否批发 | 是 |
手轮价格，手轮规格型号尺寸，手轮货期，南京供应带旋转手柄二轮辐手轮ETW+I
供应ELESA+GANTER进口带旋转手柄二轮辐手轮ETW+I
ETW+I
带旋转手柄二轮辐手轮
ERGOSTYLE® by ELESA
ERGONOMY AND DESIGN AT THEIR BEST
针对各种应用（典型的如新的市场段）精心构思，Ergostyle®系列操作件专门针对医院和医疗设备、实验室配件、办公家具、运动休闲器械以及美观和对用户方便性是在市场上获得成功的关键。除了完善的人体工程学功能之外，新型操作件还具有可与目标设备完全调和，以提高其质量和价值的基本特征。Ergostyle®系列的所有产品均标有五个小圆点。它们代表ELESA名称的五个字母，是一种不易觉察的署名，不会干扰安装了Ergostyle®操作件的产品的品牌识别。
Be sure to look for them:
a small unobtrusive mark, making a world of difference.

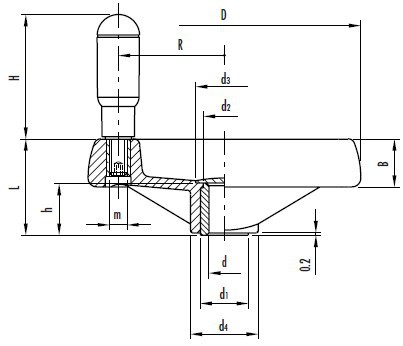

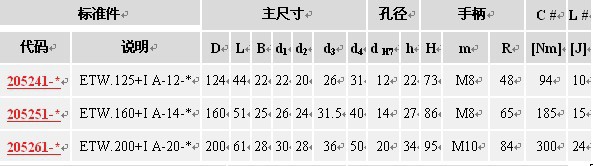

标准件 | 主尺寸 | 孔径 | 手柄 | C # | L # | ||||||||||
代码 | 说明 | D | L | B | d1 | d2 | d3 | d4 | dH7 | h | H | m | R | [Nm] | [J] |
205241-* | ETW.125+I A-12-* | 124 | 44 | 22 | 22 | 20 | 26 | 31 | 12 | 22 | 73 | M8 | 48 | 94 | 10 |
205251-* | ETW.160+I A-14-* | 160 | 51 | 25 | 26 | 24 | 31.5 | 40 | 14 | 27 | 86 | M8 | 65 | 185 | 15 |
205261-* | ETW.200+I A-20-* | 200 | 61 | 28 | 30 | 28 | 36 | 50 | 20 | 34 | 95 | M10 | 84 | 300 | 24 |

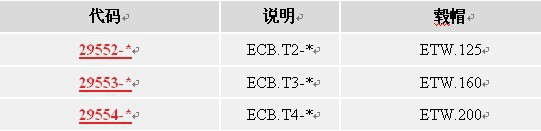

代码 | 说明 | 毂帽 |
29552-* | ECB.T2-* | ETW.125 |
29553-* | ECB.T3-* | ETW.160 |
29554-* | ECB.T4-* | ETW.200 |
Technical information
材料
高强度聚丙烯基(PP)高科技聚合体。耐溶剂、机油、油脂以及其他化学溶剂。
颜色
黑灰色，亚光饰面。
装配
-黑色氧化涂层处理钢质轮毂，标准H7铰孔。
- K型：轮毂，带孔和键槽，符合DIN 6885/1 P9规定的公差。
订购有键槽的手轮时，请在代码及型号中注明索引-K。
毂帽
Ergostyle色聚酰胺基（PA）高科技聚合体，亚光饰面；散件供货，压入式装配，可用螺丝刀拆卸。亦可作为附件单独供应（参见下表）。
旋转手柄
ECH+x型高弹性聚丙烯基（PP）高科技聚合体，黑灰色，亚光饰面。
双径体特殊设计和半球形尾端部使操作员在转动手轮时，可安全握紧，符合人体工程学要求。
按需可有以下附件备选
GN 184型轴向定位垫圈。
其他尺寸
还可供应直径为Ø375 mm的ETW+I型手轮。

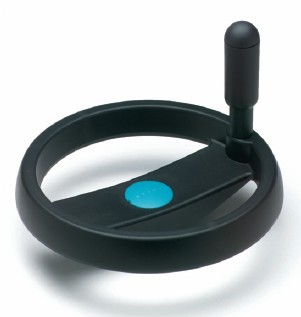

Two-spoke handwheels
with revolving handle
•High impact strength polypropylene based (PP)
technopolymer.
Resistant to solvents, oils, greases and other chemical agents.
•Grey-blackcolour with matte finish.
•Black oxidesteel bosswith standard reamed hole, tolerance H7.
•Polyamide based (PA) technopolymer press-fitboss cap(ECB.T) in one of
the Ergostyle colours with matte finish. Supplied not assembled. Removable
with screwdriver.
•Polypropylene-based (PP) technopolymerrevolving handletype ECH+x
(page 326). Two-volume design provides the fingers with a safe and
ergonomic grip, preventing them from slipping off. The semi-spherical end cap
fits comfortably in the palm of the hand.
•Ergonomically designedrimfor a safer and more comfortable grip.
•Axial retaining washer(on request), type GN 184 (page 452).
See Technical Data for maximum applicable torque (C) and impact strength (L).
When ordering please complete the code and the description of the
element needed specifying the colour of the boss cap (see the available
colours shown above the dimensions table).
Sample order:
205241 - C4 ETW.125+I A-12 - C4
Handwheel with yellow boss cap
The boss caps are also available as accessories sold in one
of the Ergostyle colours. When ordering the boss cap,
please complete its code (2955) and basic description
(ECB.T) with the indexes of the dimension and colour.
