| 是否提供加工定制 | 否 | 品牌 | 伊莉莎 |
| 型号 | TSD. | 适用范围 | 液压系统 |
| 产品别名 | 卸油塞 | 材质 | PA |
| 适用介质 | 油 | 适用温度 | 130（℃） |
| 公称压力 | 0（MPa） | 安装形式 | 拧紧 |
供应ELESA伊莉莎卸油塞、漏油塞、泄放油塞TSD.
ELESA TSD. 泄放油塞
•玻璃纤维加固聚酰胺基（PA）高科技聚合体材料。耐溶剂、机油、油脂以及其他化学溶剂。
•红色标准色，类似RAL3000，亚光饰面。
•NBR合成橡胶扁平密封环。
•图表符号“加满”，符合DIN标准。
•最高连续工作温度130℃。
TCDF型，Ø2mm侧向透气孔。
在拧紧油塞时，建议要有足够的拧紧力矩（参见下表），以确保最佳的密封性，并且不会产生任何弹性变形情况。推荐的拧紧力矩是实验室在室温（23℃），并且油塞、密封环和油的罐壁完全清洁的情况下，进行试验的结果。
将带图标符号的MH贴片粘到油塞上。

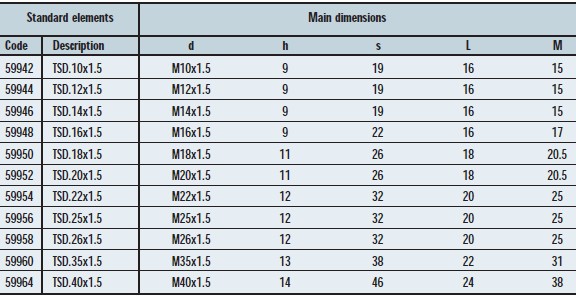

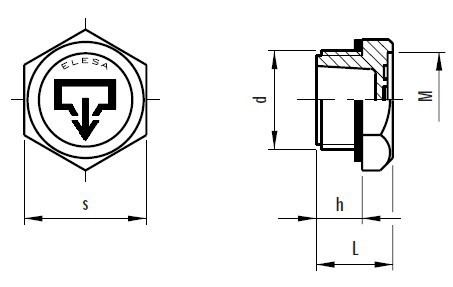

标准件 | 主尺寸 | 拧紧力矩 | |||||
代码 | 型号 | d | h | s | L | M | [N*m] |
59942 | TSD.10*1.5 | M10*1.5 | 9 | 19 | 16 | 15 | 4 to 5 |
59944 | TSD.12*1.5 | M12*1.5 | 9 | 19 | 16 | 15 | 6 to 8 |
59946 | TSD.14*1.5 | M14*1.5 | 9 | 19 | 16 | 15 | 6 to 8 |
59948 | TSD.16*1.5 | M16*1.5 | 9 | 22 | 16 | 17 | 8 to 10 |
59950 | TSD.18*1.5 | M18*1.5 | 11 | 26 | 18 | 20.5 | 8 to 10 |
59952 | TSD.20*1.5 | M20*1.5 | 11 | 26 | 18 | 20.5 | 8 to 10 |
59954 | TSD.22*1.5 | M22*1.5 | 12 | 32 | 20 | 25 | 10 to 12 |
59956 | TSD.25*1.5 | M25*1.5 | 12 | 32 | 20 | 25 | 10 to 12 |
59958 | TSD.26*1.5 | M26*1.5 | 12 | 32 | 20 | 25 | 10 to 12 |
59960 | TSD.35*1.5 | M35*1.5 | 13 | 38 | 22 | 31 | 15 to 18 |
59964 | TSD.40*1.5 | M40*1.5 | 14 | 46 | 24 | 38 | 15 to 18 |
|
|
|
|
|
|
|
|

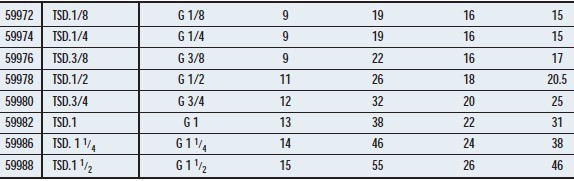

59972 | TSD.1/8 | G 1/8 | 9 | 19 | 16 | 15 | 4 to 6 |
59974 | TSD.1/4 | G 1/4 | 9 | 19 | 16 | 15 | 4 to 6 |
59976 | TSD.3/8 | G 3/8 | 9 | 22 | 16 | 17 | 8 to 10 |
59978 | TSD.1/2 | G 1/2 | 11 | 26 | 18 | 20.5 | 8 to 10 |
59980 | TSD.3/4 | G 3/4 | 12 | 32 | 20 | 25 | 10 to 12 |
59982 | TSD.1 | G 1 | 13 | 38 | 22 | 31 | 15 to 18 |
59986 | TSD.1 1/4 | G 1 1/4 | 14 | 46 | 24 | 38 | 15 to 18 |
59988 | TSD.1 1/2 | G 1 1/2 | 15 | 55 | 26 | 46 | 15 to 18 |
