| 产品名称 | 摇把 | 品牌 | GANTER |
| 型号 | DIN468 | 规格 | 多种供选 |
| 材质 | 去毛刺球磨铸铁 | 适用机床 | 皆可 |
| 样品或现货 | 现货 | 是否标准件 | 是 |
| 尺寸 | 多种供选 | 是否库存 | 是 |
| 是否批发 | 是 |

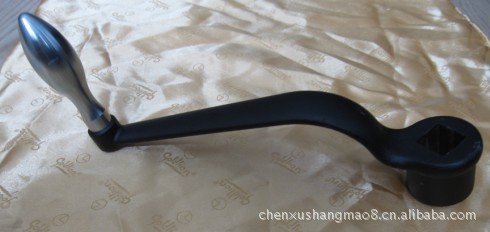

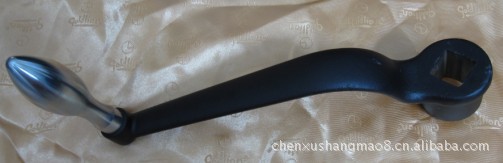

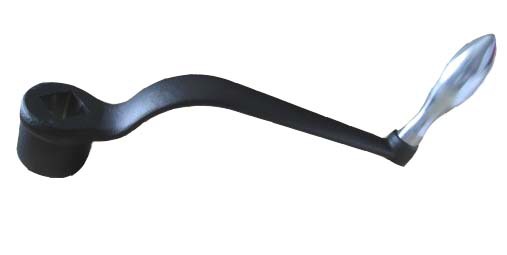

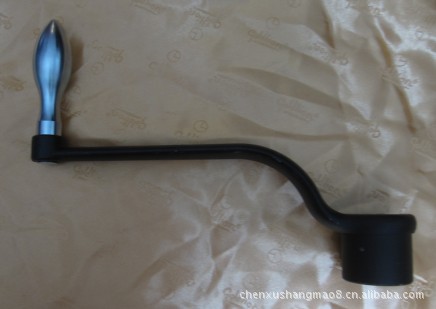

供应德国GANTER进口摇把/曲柄把手DIN468
.去球铸铁，亚光饰面喷砂面。

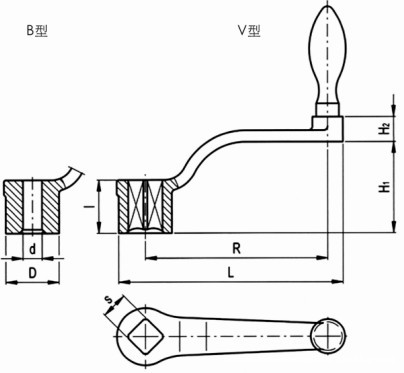

.轮毂
B=标准H7规定公差的普通孔
V=H11规定公差方孔。
提供两种手柄类型：
-DIN98钢质旋转手柄
-DIN39钢质固定手柄
|
标 准 件 |
主 尺 寸 |
孔 径 |
手 柄 |
|
|
型 号 |
L D H1 H2 |
dH7 sH11 l |
Φ R |
|
|
DIN 468-80-B8- DIN 468-80-V10- DIN 468-80-V12- |
102 24 38 13 |
8 - 24 - 10 24 - 12 24 |
18 80 |
|
|
DIN 468-100-B10- DIN 468-100-V12- DIN 468-100-V14- |
124 28 48 13 |
10 - 28 - 12 28 - 14 28 |
20 100 |
|
|
DIN 468-125-B10- DIN 468-125-V14- DIN 468-125-V17- |
154 34 55 14 |
10 - 34 - 14 34 - 17 34 |
22 125 |
|
|
DIN 468-160-B14- DIN 468-160-V17- DIN 468-160-V19- |
192 38 68 14 |
14 - 38 - 17 38 - 19 38 |
25 160 |
|
|
DIN 468-200-B17- DIN 468-200-V19- DIN 468-200-V22- |
238 44 78 21 |
17 - 44 - 19 44 - 22 44 |
28 200 |
|
|
DIN 468-250-B17- DIN 468-250-V22- DIN 468-250-V24- |
290 48 90 21 |
17 - 48 - 22 48 - 24 48 |
32 250 |
|
|
DIN 468-315-B20- DIN 468-315-V24- DIN 468-315-V27- |
360 54 105 26 |
20 - 54 - 24 54 - 27 54 |
36 315 |
|
