| 安装形式 | 手拧 | 种类 | 多款供选 |
| 品牌 | ELESA | 材质 | PA |
| 型号 | TSD | 适用范围 | 液压系统 |
| 产品别名 | 泄放油塞 | 接管口径 | 0（mm） |
| 耐温 | 130（℃） | 耐压 | 0（MPa） |
| 螺纹形式 | 公制、管螺纹 |
供应ELESA进口泄放油塞、卸油塞TSD
•玻璃纤维加固聚酰胺基（PA）高科技聚合体材料。耐溶剂、机油、油脂以及其他化学溶剂。
•红色标准色，类似RAL3000，亚光饰面。
•NBR合成橡胶扁平密封环。
•图表符号“加满”，符合DIN标准。
•***高连续工作温度130℃。
TCDF型，Ø2mm侧向透气孔。
在拧紧油塞时，建议要有足够的拧紧力矩（参见下表），以确保***佳的密封性，并且不会产生任何弹性变形情况。推荐的拧紧力矩是实验室在室温（23℃），并且油塞、密封环和油的罐壁完全清洁的情况下，进行试验的结果。
将带图标符号的MH贴片粘到油塞上。
|
标准件 |

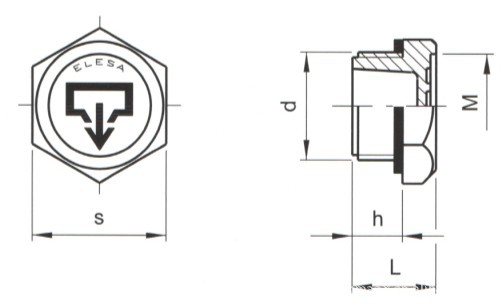

主尺寸 |
拧紧力矩 |
重量 |
|||||
|
代码 |
型号 |
d |
h |
s |
L |
M |
[N*m] |
g |
|
59942 |
TSD.10*1.5 |
M10*1.5 |
9 |
19 |
16 |
15 |
4 to 5 |
4 |
|
59944 |
TSD.12*1.5 |
M12*1.5 |
9 |
19 |
16 |
15 |
6 to 8 |
4 |
|
59946 |
TSD.14*1.5 |
M14*1.5 |
9 |
19 |
16 |
15 |
6 to 8 |
5 |
|
59948 |
TSD.16*1.5 |
M16*1.5 |
9 |
22 |
16 |
17 |
8 to 10 |
7 |
|
59950 |
TSD.18*1.5 |
M18*1.5 |
11 |
26 |
18 |
20.5 |
8 to 10 |
8 |
|
59952 |
TSD.20*1.5 |
M20*1.5 |
11 |
26 |
18 |
20.5 |
8 to 10 |
8 |
|
59954 |
TSD.22*1.5 |
M22*1.5 |
12 |
32 |
20 |
25 |
10 to 12 |
12 |
|
59956 |
TSD.25*1.5 |
M25*1.5 |
12 |
32 |
20 |
25 |
10 to 12 |
12 |
|
59958 |
TSD.26*1.5 |
M26*1.5 |
12 |
32 |
20 |
25 |
10 to 12 |
14 |
|
59960 |
TSD.35*1.5 |
M35*1.5 |
13 |
38 |
22 |
31 |
15 to 18 |
15 |
|
59964 |
TSD.40*1.5 |
M40*1.5 |
14 |
46 |
24 |
38 |
15 to 18 |
20 |
|
|
|
|
|
|
|
|
|
|
|
59972 |
TSD.1/8 |
G 1/8 |
9 |
19 |
16 |
15 |
4 to 6 |
4 |
|
59974 |
TSD.1/4 |
G 1/4 |
9 |
19 |
16 |
15 |
4 to 6 |
4 |
|
59976 |
TSD.3/8 |
G 3/8 |
9 |
22 |
16 |
17 |
8 to 10 |
5 |
|
59978 |
TSD.1/2 |
G 1/2 |
11 |
26 |
18 |
20.5 |
8 to 10 |
8 |
|
59980 |
TSD.3/4 |
G 3/4 |
12 |
32 |
20 |
25 |
10 to 12 |
14 |
|
59982 |
TSD.1 |
G 1 |
13 |
38 |
22 |
31 |
15 to 18 |
18 |
|
59986 |
TSD.1 1/4 |
G 1 1/4 |
14 |
46 |
24 |
38 |
15 to 18 |
20 |
|
59988 |
TSD.1 1/2 |
G 1 1/2 |
15 |
55 |
26 |
46 |
15 to 18 |
24 |
