| 型号 | CFG. | 类型 | 不锈钢合页 |
| 材质 | PA | 表面处理 | 黑色，亚光饰面 |
| 规格 | 标准型号 |
CFG. 用于铝型材的铰链
• 材料：玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂
• 颜色：黑色，亚光饰面
• 旋转销：镀镍钢
• 装配：用于安装M6埋头螺钉的通孔
• 定心插件：高科技聚合体，黑色，可通过销钉与型材上8或10mm宽的插槽结合。
特征及应用：类铰链可与厚度为30与60mm的铝型材结合使用，还可将不同规格的材料进行结合（例如：45mm厚的侧壁及300mm厚的门）。

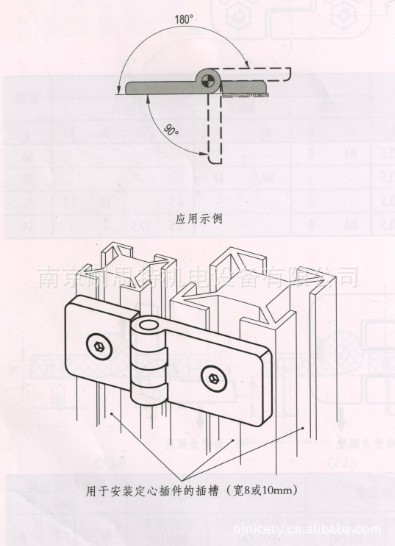

旋转角：大270°，在0°至-90°以及0°至180°之间（0°=两个互相连接的表面处于同一平面上的情况）。切勿超过旋转角限值（参见图），以及误判铰链的机械性能。
标 准 件 | 主尺寸 | 装 配 | 重 量 | |

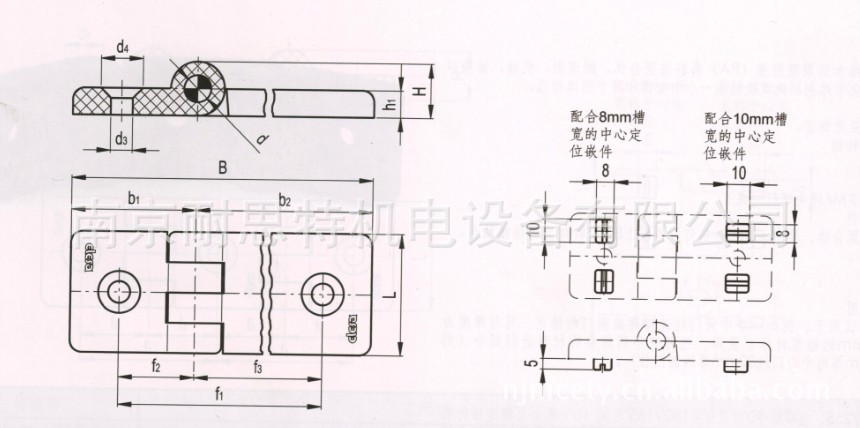

代 码 | 型 号 | L B f1±0.25 f2 f3 H h1 b2 b2 d | d2 d4 | g |
423911 423912 423913 423914 | CFM.30/30 SH-6 CFM.30/40 SH-6 CFM.30/45 SH-6 CFM.30/60 SH-6 | 54 36 35 17.5 17.5 16 8 27 27 8 64 36 40 17.5 22.5 16 8 27 37 8 69 36 42.5 17.5 25 16 8 27 42 8 84 36 50 17.5 32.5 16 8 27 57 8 | 6.5 12.5 6.5 12.5 6.5 12.5 6.5 12.5 | 32 34 35 38 |
423921 423922 423923 | CFM.40/40 SH-6 CFM.40/45 SH-6 CFM.40/60 SH-6 | 74 36 45 22.5 22.5 16 8 37 37 8 79 36 47.5 22.5 25 16 8 37 42 8 94 36 55 22.5 32.5 16 8 37 57 8 | 6.5 12.5 6.5 12.5 6.5 12.5 | 36 37 40 |
423931 423932 | CFM.45/45 SH-6 CFM.45/60 SH-6 | 84 36 50 25 25 16 8 42 42 8 99 36 57.5 25 32.5 16 8 42 57 8 | 6.5 12.5 6.5 12.5 | 38 41 |
423941 | CFM.60/60 SH-6 | 114 36 65 32.5 32.5 16 8 57 57 8 | 6.5 12.5 | 45 |

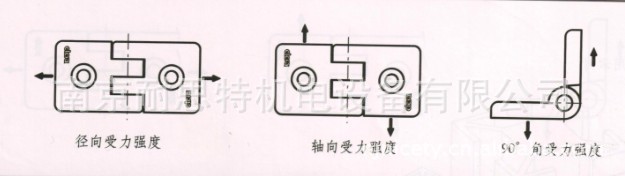

标 准 件 | 径向受力强度 | 轴向受力强度 | 90°角受力强度 | 最大拧紧扭矩 [Nm] | ||||
代 码 | 型 号 | 最大工作载荷 Er[N] | 裂缝载荷 Rr[N] | 最大工作载荷 Ea[N] | 裂缝载荷 Ra[N] | 最大工作载荷E90[N] | 裂缝 载荷R90[N] | |
423911 423912 423913 423914 | CFM.30/30 SH-6 CFM.30/40 SH-6 CFM.30/45 SH-6 CFM.30/60 SH-6 | 1850 1750 1760 1600 | 3710 3490 3520 3190 | 440 320 240 280 | 2570 2280 2150 1510 | 300 590 190 180 | 1700 870 780 850 | >5 >5 >5 >5 |
423921 423922 423923 | CFM.40/40 SH-6 CFM.40/45 SH-6 CFM.40/60 SH-6 | 1750 1750 1600 | 3490 3490 3190 | 320 240 280 | 2280 2150 1510 | 220 390 180 | 870 780 850 | >5 >5 >5 |
423931 423932 | CFM.45/45 SH-6 CFM.45/60 SH-6 | 1760 1600 | 3520 3190 | 240 240 | 2150 1510 | 190 180 | 780 780 | >5 >5 |
423941 | CFM.60/60 SH-6 | 1600 | 3190 | 280 | 1510 | 180 | 850 | >5 |
