| 品牌 | •ELESA | 型号 | HGFT. HGF. |
| 适用范围 | 液压元件配件 | 产品别名 | 油位指示器 |
| 材质 | 聚酰胺基（PA）高科技聚合体材料带螺纹外罩 | 适用介质 | 见参数 |
| 适用温度 | 见参数（℃） | 公称压力 | 见参数（MPa） |

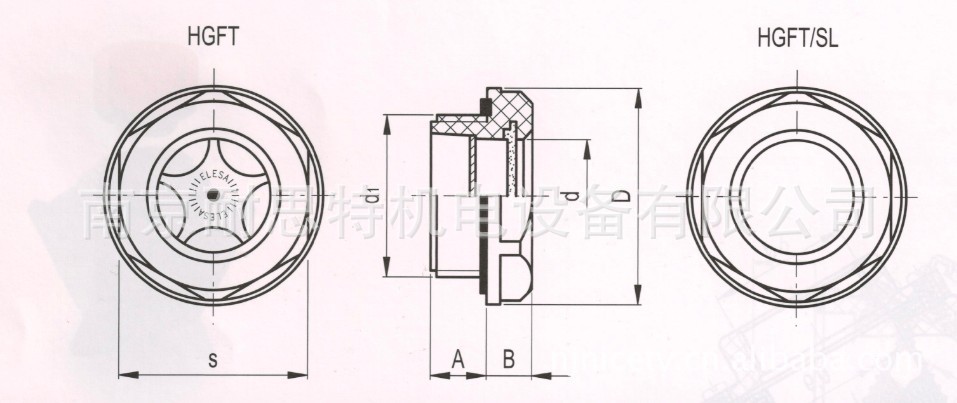

| 安装形式 | 见下图 |
•ELESA HGFT. HGF. 油位指示器
•聚酰胺基（PA）高科技聚合体材料带螺纹外罩。耐溶剂、机油、油脂以及其他化学溶剂。
•黑色标准色，亚光饰面。
•专用透明聚酰胺基（PA-T AR）高科技聚合体材料表面（HGF.型）或者透明玻璃表面，采用专门程序进行装配， 以确保表面在其整个使用寿命中具有良好的可视性，耐酒精、溶剂、加添加剂的机油、润滑油、酸和碱。
•阳极氧化铝星形刻度屏和中心液位表面。
•NBR合成橡胶密封环。
•***高连续工作温度：
压力位3bar时，100°C（HGFT.型）
正常压力时，100°C（HGFT.型）
•铜螺母（GHIERA）(可选)，以便将指示器，安装到管壁厚度5mm以下的油罐(参见下表)。
在拧紧油位指示器时，建议使用中等核实的拧紧力矩（参见下表），以确保达到***佳密封度，而不会有任何弹性变形。所建议是偶那个的拧紧力矩，是在室温（23°C）条件下进行的实验室实验结果，且油位指示器、密封环、油罐壁处于完全清洁的状态。
标准件 | 主尺寸 | 重量 | |
代码 | 型号 | d1 B s | g |
15001 | GHIERA 3/8 | G3/8 3 19 | 3 |
15011 | GHIERA 1/2 | G1/2 4 26 | 8 |
15021 | GHIERA 3/4 | G3/4 5 31 | 12 |
15031 | GHIERA 1 | G1 4.5 37 | 14 |
15041 | GHIERA 11/4 | G11/4 5 46 | 23 |
15051 | GHIERA 2 | G2 6 65 | 50 |
标准件 | 主尺寸 | 拧紧力矩 | 重量 | |
代码 | 型号 | d1 A B D d s | [N*m] | g |
13801 | HGF.10-3/8 | G3/8 8 7 24 11 22 | 3to4 | 6 |
14461 | HGF.13-1/2 | G1/2 10 8.5 28 14.5 24 | 6to8 | 6 |
14481 | HGF.16-3/4 | G3/4 9.5 8.5 35 18 32 | 8to10 | 10 |
14521 | HGF.21-1 | G1 11 9.5 42.5 23 38 | 10to12 | 15 |
14541 | HGF.25-11/4 | G11/4 11 9 50 30 46 | 12to15 | 30 |
14301 | HGF.40-2 | G2 12 11 68 40 62 | 12to15 | 63 |
