| 型号 | CFM. | 类型 | 不锈钢合页 |
| 材质 | 铰链ＰＡ | 表面处理 | 黑色，亚光饰面 |
| 规格 | CFM.40 |

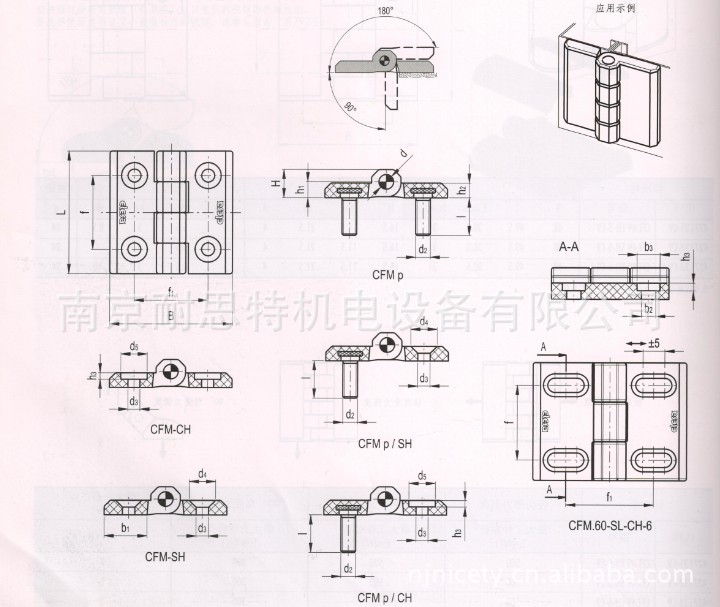

ELESA CFM. 铰链
•材料：玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其他化学溶剂。
•颜色：黑色，亚光饰面。
•旋转销：AISI 303不锈钢。
•装配：-P型：镀镍刚质螺杆。
-SH型：带用于安装埋头螺钉的通孔。
-CH型：带用于安装圆柱头螺钉的通孔，该螺钉带有UNI 6592型（DIN 433或ISO 7092）垫圈。
-组合型：P/SH-P/CH。
•旋转角：最大270°，在0°至-90°以及0°至180°之间（0°=两个互相连接的表面处于同一平面上的情况）。切勿超过旋转角限值（参见图），以及误判铰链的机械性能
标 准 件 | 主 尺 寸 | 装 配 | ||
代 码 | 型 号 | L B f±0.25 f1±0.25 H h1 h2 b1 d | 螺 杆 | 通 孔 |
d2 l | d3 d4 d5 h3 b2 b3 | |||
425521 425511 425512 425531 425532 | CFM.40 P-M5X12 CFM.40 SH-5 CFM.40 CH-5 CFM.40 P-M5X12-SH-5 CFM.40 P-M5X12-CH-5 | 40 40 25 25 9 5.5 5 14 4 40 40 25 25 9 5.5 5 14 4 40 40 25 25 9 5.5 5 14 4 40 40 25 25 9 5.5 5 14 4 40 40 25 25 9 5.5 5 14 4 | M5 12 - - - - M5 12 M5 12 | - - - - - - 5.5 10.5 - - - - 5.5 - 10.5 1.7 - - 5.5 10.5 - - - - 5.5 - 10.5 1.7 - - |
425621 425611 425612 425631 425632 | CFM.50 P-M6X12 CFM.50 SH-6 CFM.50 CH-6 CFM.50 P-M6X12-SH-6 CFM.50 P-M6X12-CH-6 | 50 50 30 30 11.5 6.5 6 18 6 50 50 30 30 11.5 6.5 6 18 6 50 50 30 30 11.5 6.5 6 18 6 50 50 30 30 11.5 6.5 6 18 6 50 50 30 30 11.5 6.5 6 18 6 | M6 12 - - - - M6 12 M6 12 | - - - - - - 6.5 12.5 - - - - 6.5 - 12.5 3 - - 6.5 12.5 - - - - 6.5 - 12.5 3 - - |
425721 425711 425712 425731 425732 425812 425822 | CFM.60 P-M8X14.5 CFM.60 SH-8 CFM.60 CH-8 CFM.60P-M8X14.5-SH-8 CFM.60P-M8X14.5-CH-8 CFM.60-45-SH-6 CFM.60-SL-CH-6 | 60 60 36 36 15 8.5 8 21 8 60 60 36 36 15 8.5 8 21 8 60 60 36 36 15 8.5 8 21 8 60 60 36 36 15 8.5 8 21 8 60 60 36 36 15 8.5 8 21 8 60 70 34 45 14.5 8 7.5 26 8 60 70 34 40 14.5 8 7.8 26 8 | M8 14.5 - - - - M8 14.5 M8 14.5 - - - - | - - - - - - 8.5 16.5 - - - - 8.5 - 16.5 3.7 - - 8.5 16.5 - - - - 8.5 - 16.5 3.7 - - 6.5 12.5 - - - - - - - 4 6.5 10.5 |

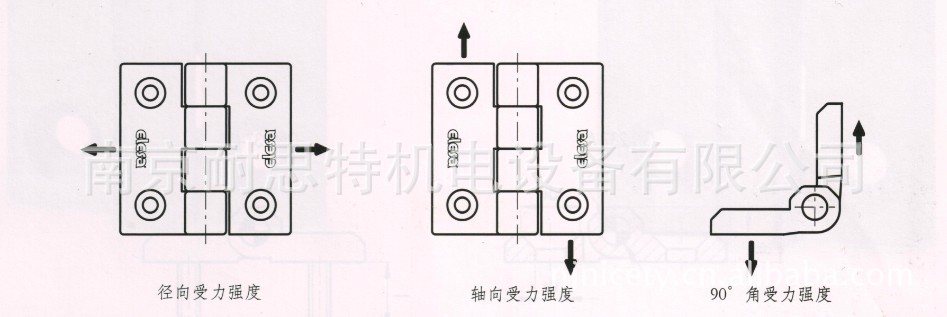

标 准 件 | 重 量 | 径向受力强度 | 轴向受力强度 | 90°角受力强度 | 最大拧紧扭矩 [Nm] | ||
代 码 | 型 号 | g | 最大工作载荷 Er[N] | 最大工作载荷 Ea[N] | 最大工作载荷 E90[N] | SH/CH | p |
425521 425511 425512 425531 425532 | CFM.40 P-M5X12 CFM.40 SH-5 CFM.40 CH-5 CFM.40 P-M5X12-SH-5 CFM.40 P-M5X12-CH-5 | 26 14 14 20 20 | 1900 1900 1600 1900 1600 | 2000 1900 1900 1900 1900 | 1000 1280 1000 1000 1000 | - 3 5 3 5 | 5 - - 5 5 |
425621 425611 425612 425631 425632 | CFM.50 P-M6X12 CFM.50 SH-6 CFM.50 CH-6 CFM.50 P-M6X12-SH-6 CFM.50 P-M6X12-CH-6 | 50 30 30 40 40 | 2560 2400 2410 2400 2410 | 2340 2630 2860 2340 2340 | 2100 1720 1360 1720 1360 | - >5 >5 >5 >5 | >5 - - >5 >5 |
425721 425711 425712 425731 425732 425812 425822 | CFM.60 P-M8X14.5 CFM.60 SH-8 CFM.60 CH-8 CFM.60P-M8X14.5-SH-8 CFM.60P-M8X14.5-CH-8 CFM.60-45-SH-6 CFM.60-SL-CH-6 | 101 57 57 79 79 62 61 | 3940 2960 2810 2960 2810 3010 1200 | 3000 3320 3440 3000 3000 2920 960 | 2130 3070 2170 2130 2130 1310 1360 | - >5 >5 >5 >5 >5 4 | >5 - - >5 >5 - - |
