GANTER GN322 带旋转手柄的二轮辐手轮

产品编号：4039712 更新时间：2020-08-14

价格：

来电议定

南京耐思特机电设备有限公司

主营业务：机械零组件，模具标准件，工装夹具，电子产品，五金及工具，紧固...
公司官网：www.njnicety.com.cn
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

品牌	E	型号	GN322
类型	手轮	规格	见参数
适用机床	皆可	产品别名	带旋转手柄的二轮辐手轮
材质	锌合金	手柄高度	见参数（mm）
手轮高度	见参数（mm）	外径	见参数（mm）
是否库存	是	是否批发	是

GANTER GN322 带旋转手柄的二轮辐手轮

.铸铝

.加厚边镜面抛光轮缘。其它表面为亚光磨砂饰面精喷砂处理。

.轮毂

B=标准H7规定公差的普通孔

K=标准H7规定公差的铰孔，带DIN6885/1P9键槽。

.轴向***垫圈（根据用户要求），型号GN184。

.轴向和径向跳动低于IT12

.黑色酚醛基（PF）热固体性塑料旋转手柄。耐溶剂、机油、油脂以及其他化学溶剂。

GN322二轮辐手轮，可提供已装配的GN00.4或者GN00.5安全联结衬套。

备注：此款手轮还有不带旋转手柄的型号（GN322），欢迎咨询！

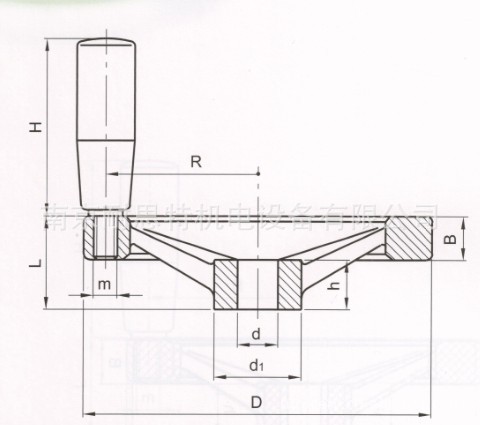

标准件	主尺寸	孔径	手柄	重量
型号	D L B d₁	d_H7 h 键槽	H Φ m R	g
GN 322-125-B12-D GN 322-125-B14-D GN 322-125-K12-D GN 322-125-K14-D	125 33 15 31	12 14 18 12　　　　　　． 14　　　　　　．	67.5 23 M8 54	383 386 381 384
GN 322-140-B14-D GN 322-140-B16-D GN 322-140-K14-D GN 322-140-K16-D	140 36 16.5 36	14 16 19 14 ． 16 ．	67.5 23 M8 61	486 469 484 467
GN 322-160-B14-D GN 322-160-B16-D GN 322-160-K14-D GN 322-160-K16-D	160 38 18 36	14 16 20 14 ． 16 ．	82.5 26 M10 71	643 634 640 631
GN 322-200-B18-D GN 322-200-B20-D GN 322-200-K18-D GN 322-200-K20-D	200 45 20.5 42	18 20 24 18 ． 20 ．	82.5 26 M10 89	996 989 985 992
GN 322-250-B22-D GN 322-250-B26-D GN 322-250-K22-D GN 322-250-K26-D	250 51 23 48	22 26 28 22 ． 26 ．	92.5 28 M10 113	1598 1574 1593 1568
