供应德国进口标准分度件、***珠、柱、分度销类产品

名称/代码

Φ销头/冲程

规格/装配

材料/表面处理

无定止位的分度销

GN 617型

Φ5/5…Φ10/10

M10x1…M20x1.5

钢质：本体为黑色氧化处理钢制，销头做硬化处理

不锈钢NI型：AISI303，销头带化学镀镍涂层

其他特征：

销头公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。

头部为螺杆的类型适用于需要搭配特殊捏手或者非手动操作分度销的场合。

通过使用GN609型定距衬套，可依螺纹长度调节销头伸出部分的长度。

无定止位的分度销

GN613型

Φ5/5…Φ10/10

M10x1…M20x1.5

钢质：本体为黑色氧化处理钢制，销头做硬化处理

NI不锈钢质：AISI303，销头带化学镀镍涂层

其他特征：

销头公差-0，02/-0，04，孔公差：G7

塑料捏手不可拆卸。

该型对应GN617，但不带六角螺母。

头部为螺杆的类型使用于需要搭配特殊捏手或非手动操作分度销的场合。

无定止位的分度销

GN618型

Φ5/5…Φ8/8

Φ12h9…Φ18h9

可焊接钢材，本体为黑色氧化处理钢质，销头为硬化钢质。

其他特征：

销头公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。与该款分度销对应的是GN613（带螺纹）。

适用于安装时需要进行焊接，胶合或夹紧的场合。

头部为螺杆的类型使用语需要搭配特殊捏手或非手动操作分度销的场合。

带定止位的分度销

GN617.1型

Φ5/5…Φ10/10

M10x1…M20x1.5

钢质：本体为黑色氧化处理钢质，销头做硬化处理

NI不锈钢质：AISI303，销头带化学镀镍涂层

其他特征：

销头公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。

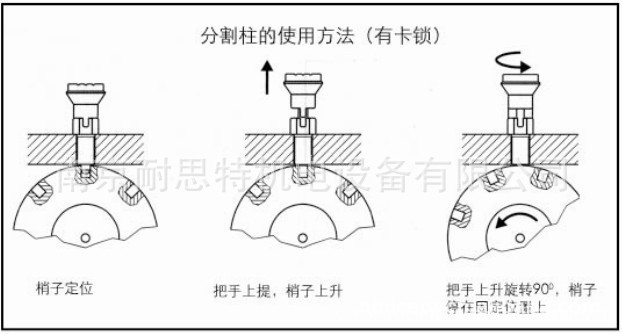

带定止位的分度销使用语需要将销头保持在其收缩位置的场合。为达此目的，需向上提起捏手，并将其转动90°角。

通过使用GN609型定距衬套，可依螺纹长度调节销头伸出部分的长度。

带及不带定止位的分度销

GN817型

Φ4/4…Φ12/15

M8x1…M20x1.5

钢质：本体为黑色氧化处理钢质，销头作硬化处理

NI不锈钢质：AISI303，销头带化学镀镍涂层

其他特征：

销头公差-0，02/-0，04，孔公差：H8

塑料捏手不可拆卸。GN817分度销是在GN617与GN617.1型的基础上改良的产品；

增加了Φ4和Φ12两种直径的销头，销头直径为Φ4、5、6、8的分度销可有两处定止位。

对于带定止位及直径为Φ10的销头，可相应缩小这些尺寸。

锁定机构与头部（DBP）结合在一起。

可通过螺纹尾部的凹槽确定螺纹长度。

带定止位的分度销适用于需要将销头保持在其收缩位置的场合。为达此目的，需向上提起捏手，并将其转动90°角。头部为螺杆的类型适用于需要搭配特殊捏手或非手动操作分度销的场合。

带及不带定止位的分度销

GN717型

Φ4/4…Φ8/8

M6…M12

钢质：本体为黑色氧化处理钢质，销头作硬化处理

NI不锈钢质：AISI303

其它特征：

销头公差：h9，孔公差：+0，03/+0，08

塑料捏手部可拆卸。GN717型分度销以其小巧的尺寸及标准螺纹（而非细牙螺纹）著称。带定止位的分度销适用于需要将销头保持在其收缩位置的场合。为达此目的，需向上提起捏手，并将其转动90°角。

无定止位的分度销

GN607型

Φ6/6…Φ8/8

M12x1.5…M16x1.5

SST钢质：本体为黑色氧化处理钢质，销头作硬化处理

NI不锈钢质：AISI303，销头带化学镀镍涂层

其他特征：

销头公差：-0，02/-0，04，孔公差：H7

塑料捏手部可拆卸。

GN607型分度销的推理弹簧与销头结合在一起，使得整体高度降低。通过使用GN609型定距衬套，可依螺纹长度调节销头伸直部分的长度。

带定止位的分度销

GN607.1型

Φ6/6…Φ8/8

M12x1.5…M16x1.5

SST钢质：本体为黑色氧化处理钢质，销头作硬化处理

NI不锈钢质：AISI303，销头带化学镀镍涂层

其他特征：

销头公差：-0，02/-0，04，孔公差：H7

塑料捏手部可拆卸。当需要将该销头保持在其收缩位置时，可使用带定止位的分度销。

为达此目的，需向上提起捏手，并将其转动90°角。GN607.1型分度销上的推力弹簧及锁定机构与捏手（DBP）结合在一起，因此，可保证稳定的良好操作。产品整体高度降低，与GN607型相同。通过使用GN609型定距衬套，可依螺纹的程度调节销头伸出部分。

带无定止位的分度销

GN608型

Φ6/6…Φ8/8

M4与M5埋头螺钉

锌模铸本体，镀锌

销头作硬化处理

其它特征：

销头公差：-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。注意，此类分度销通过两颗埋头螺钉安装。否则，推力弹簧如GN607型般整合于捏手，将缩短整体高度。

带定止位的分度销

GN608.1型

Φ6/6…Φ8/8

M4与M5埋头螺钉

锌模铸本体，镀锌

销头作硬化处理

其它特征：

销头公差：-0，02/-0，04，孔公差：H7塑料捏手不可拆卸。注意，此类分度销通过两颗埋头螺钉安装。此类分度销带有一个定止位。为达此目的需向上提起捏手，并将其转动90°角。带定止位的分度销适用于需要将销头保持在其收缩位置的场合。为达此目的，需向上提起捏手，并将其转动90°角。GN607.1型分度销上的推力弹簧及锁定机构与捏手(DBP)结合在一起，因此，可始终保证稳定的良好操作。总高的到降低与GN608相同。
