| 是否提供加工定制 | 否 | 样品或现货 | 样品 |
| 品牌 | NNK | 类别 | 安全销 |
| 标准类型 | 国标 | 标准编号 | H型 |
| 公称直径 | 4.96（mm） | 公称长度 | 20mm |
| 表面处理 | 多种供选 | 材料等级 | 不锈钢 A1 |
| 应用范围 | 机械工业用紧固件 |
供应国产NNK快锁插销I型
快拔销，快锁销，快卸销，***销(QUICK RELEASE PIN, BALL LOCK PIN),具有快速拆装，较高强度锁紧，同时可以重复高精度***等特点。广泛应用于***，航天，船舶，汽车，模具，消防器材，健身器材，电子，舞台音响悬挂等领域
结构特点：1.按下手柄部的按钮可以使销体头部的钢球缩回，讲快拔销穿过工件孔；
2.松开按钮时，钢球弹出，快拔销无法从空中拔脱；
3.销体直径和加持长度都经过高精度的加工，适合各种高精度的***与插拔；
4.根据使用环境及条件可以选择不同的主体材质；
5.根据不同的使用状况可选择L型、T型、B型、R型、C型、Q型等各种手柄类型。
材质说明：1手柄（HANDLE） 铸铝 ADC10
2主体（TUBE AND SPINLE）
2.1． SUS304 常见材质，耐蚀，价格适中（精轧管及精拔销，经过数次挤拉，提高强度）
2.2． SUS630(17-4) 高耐蚀，时效处理，有超高强度，可达
到***级别，成本较高，（精拔棒材，后精密制管）。
2.3． 42CrMo(4130) 合金钢，表面镀镍（耐蚀较差），较
低级别，价格低廉，适用于要求不高的环境及条件中.
3.按钮（BUTTON） 59铜
4.钢球（BALL） SS440C
5.弹簧（RING） SUS304
6.拉环 SUS304

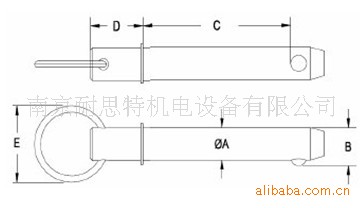

I型手柄规格-公制（MM） |
|
|
| |||
直径 | 件号 | A.000-.04 | B.13-.13 | C.51-.000 | D | E |
5mm | NHM5-20 | 4.96 | 5.35 | 20 | 16.8 | 20 |
| NHM5-30 | 4.96 | 5.35 | 30 | 16.8 | 20 |
| NHM5-40 | 4.96 | 5.35 | 40 | 16.8 | 20 |
| NHM5-50 | 4.96 | 5.35 | 50 | 16.8 | 20 |
| NHM5-60 | 4.96 | 5.35 | 60 | 16.8 | 20 |
6mm | NHM6-30 | 5.96 | 6.46 | 30 | 16.8 | 20 |
| NHM6-50 | 5.96 | 6.46 | 50 | 16.8 | 20 |
| NHM6-75 | 5.96 | 6.46 | 75 | 16.8 | 20 |
| NHM6-100 | 5.96 | 6.46 | 100 | 16.8 | 20 |
8mm | NHM8-25 | 7.96 | 8.96 | 25 | 16.8 | 20 |
| NHM8-50 | 7.96 | 8.96 | 50 | 16.8 | 20 |
| NHM8-75 | 7.96 | 8.96 | 75 | 16.8 | 20 |
| NHM8-100 | 7.96 | 8.96 | 100 | 16.8 | 20 |
| NHM8-125 | 7.96 | 8.96 | 125 | 16.8 | 20 |
10mm | NHM10-30 | 9.96 | 11.06 | 30 | 18.5 | 32 |
| NHM10-50 | 9.96 | 11.06 | 50 | 18.5 | 32 |
| NHM10-100 | 9.96 | 11.06 | 100 | 18.5 | 32 |
| NHM10-125 | 9.96 | 11.06 | 125 | 18.5 | 32 |
12mm | NHM12-30 | 11.96 | 13.16 | 30 | 22.6 | 32 |
| NHM12-50 | 11.96 | 13.16 | 50 | 22.6 | 32 |
| NHM12-100 | 11.96 | 13.16 | 100 | 22.6 | 32 |
| NHM12-150 | 11.96 | 13.16 | 150 | 22.6 | 32 |
| NHM12-180 | 11.96 | 13.16 | 180 | 22.6 | 32 |
16mm | NHM16-50 | 15.96 | 17.48 | 50 | 22.6 | 42.8 |
