种类 | 手柄 | 品牌 | ELESA |
型号 | ERM. | 材质 | 锌合金压模,环氧树脂涂层 |
颜色 | 多色 | 表面处理 | 黑色氧化涂层处理 |
规格 | 标准件 |

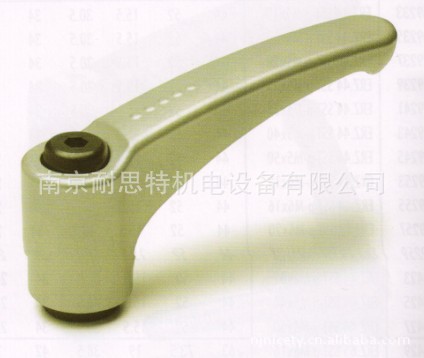

ELESA ERM. 可调节手柄
•柄身
锌合金压模,环氧树脂涂层
•颜色
橙色RAL 2004、红色RAL
2000、***RAL 9006、黑色RAL 9005,亚光饰面。
•紧固元件
钢质,黑色氧化涂层处理,带用于连接杆体的螺纹孔和有齿元件,以及精制钢固定螺钉和复位弹簧。
特征及应用
特别适用于因缺乏空间位置,旋转角度受到限制的情况
使用说明
抬起手柄杆,脱开夹紧装置齿状件,并将其返回至起始位置,以便夹紧。松开手柄杆,复位弹簧将自动使齿状件***到啮合状态。当手柄杆无法360°转动时,使用六角沉头螺钉便可轻松拧紧紧固元件(松开手柄后)。
***工程学及设计理念
微拱形手柄杆及符合***工程学要求的端头使得操作者可更舒适安全地握紧手柄,并且使手柄的外观设计看起来更为优美。
备注:此款可调节手柄还有装配为AISI 303不锈钢紧固元件的型号(ERM.SST),欢迎咨询!
C2:橙色 C6:红色 C8:*** C9:黑色

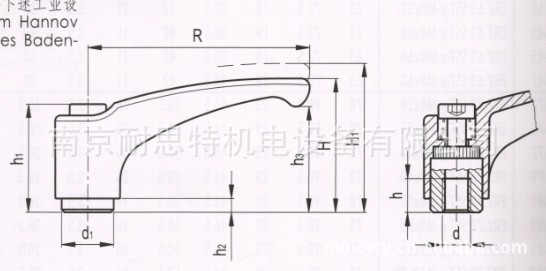

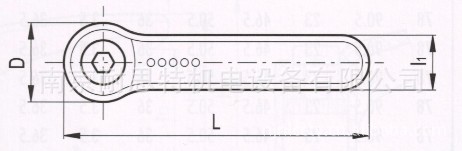

标 准 件 | 主 尺 寸 | 安 装 孔 | 齿数 | 重量 | |||||||||||
代 码 | 型 号 | R | L | D | H | H1 | h1 | h2 | h3 | d1 | l1 | d | h | z | g |
240002-* | ERM.44 A-M4-* | 44 | 52 | 14.5 | 30 | 33 | 24.5 | 3.5 | 22.5 | 10 | 11 | M4 | 8 | 18 | 16 |
240003-* | ERM.44 A-M5-* | 44 | 52 | 14.5 | 30 | 33 | 24.5 | 3.5 | 22.5 | 10 | 11 | M5 | 8 | 18 | 16 |
240004-* | ERM.44 A-M6-* | 44 | 52 | 14.5 | 30 | 33 | 24.5 | 3.5 | 22.5 | 10 | 11 | M6 | 8 | 18 | 15 |
240014-* | ERM.63 A-M6-* | 63 | 73.5 | 18 | 38 | 41 | 31 | 3.5 | 27 | 13.5 | 13.5 | M6 | 10 | 24 | 36 |
240015-* | ERM.63 A-M8-* | 63 | 73.5 | 18 | 38 | 41 | 31 | 3.5 | 27 | 13.5 | 13.5 | M8 | 10 | 24 | 34 |
240025-* | ERM.78 A-M8-* | 78 | 90.5 | 21.5 | 46 | 50 | 36 | 3.5 | 34.5 | 16 | 16 | M8 | 14 | 26 | 61 |
240026-* | ERM.78 A-M10-* | 78 | 90.5 | 21.5 | 46 | 50 | 36 | 3.5 | 34.5 | 16 | 16 | M10 | 14 | 26 | 55 |
240036-* | ERM.95 A-M10-* | 95 | 109 | 25 | 56 | 61 | 43 | 5 | 42 | 19.5 | 18 | M10 | 17 | 28 | 93 |
240037-* | ERM.95 A-M12-* | 95 | 109 | 25 | 56 | 61 | 43 | 5 | 42 | 19.5 | 18 | M12 | 17 | 28 | 86 |
*按钮的完整代码及型号须添加色号索引(C1,……,C6)如:233101-C2
ERX.44 B-M5-C2
