三片式高压对焊球阀
详细信息
| 品牌：APIRT/埃瑞通 | 型号：Q61F-160P | 结构形式：浮动球直通式 | ||||
| 材质：不锈钢 | 连接形式：焊接 | 公称通径：15-100 mm | ||||
| 适用介质：水;蒸汽;油品;各种高腐蚀化学介质 | 压力环境：高压 | 工作温度：高温 | ||||
| 驱动方式：手动 | 流动方向：双向 | 标准：美标 | ||||
| 零部件及配件：执行器 | 用途：截止 | 类型：直通式 | ||||
| 作用对象：电站 |
Q61F三片式高压对焊球阀
温州瑞通阀门有限公司是Q61N高压对焊球阀得***生产商该阀门采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。中文名
Q61三片式高压对焊球阀
球阀特点
本产品所有部件均为锻件
阀体、阀盖
WCB,F304 F316,F316L F304L F2205
密封圈
尼龙,PTFE.PPL RPTFE

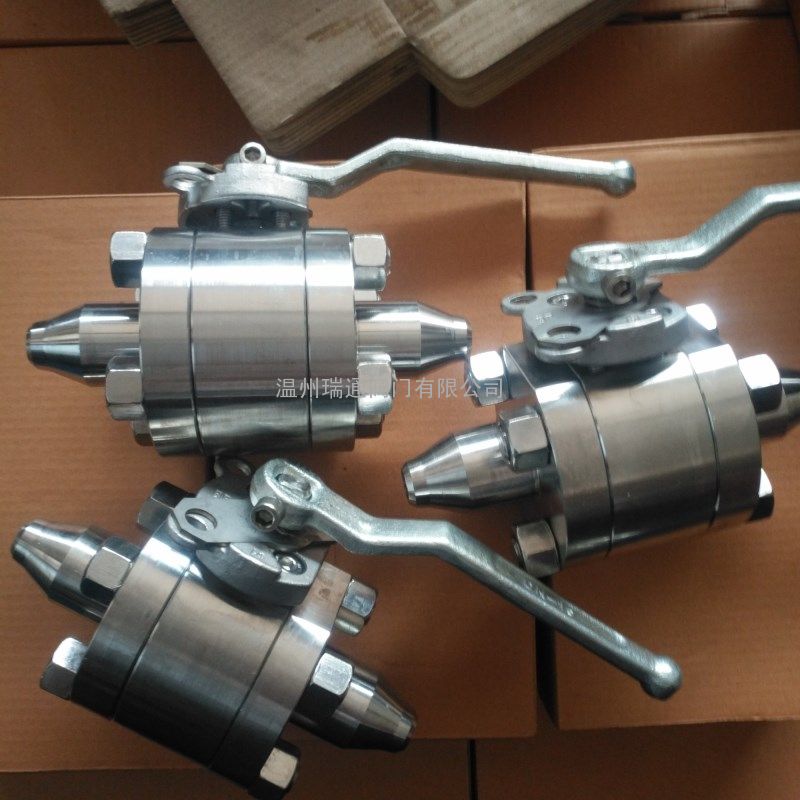

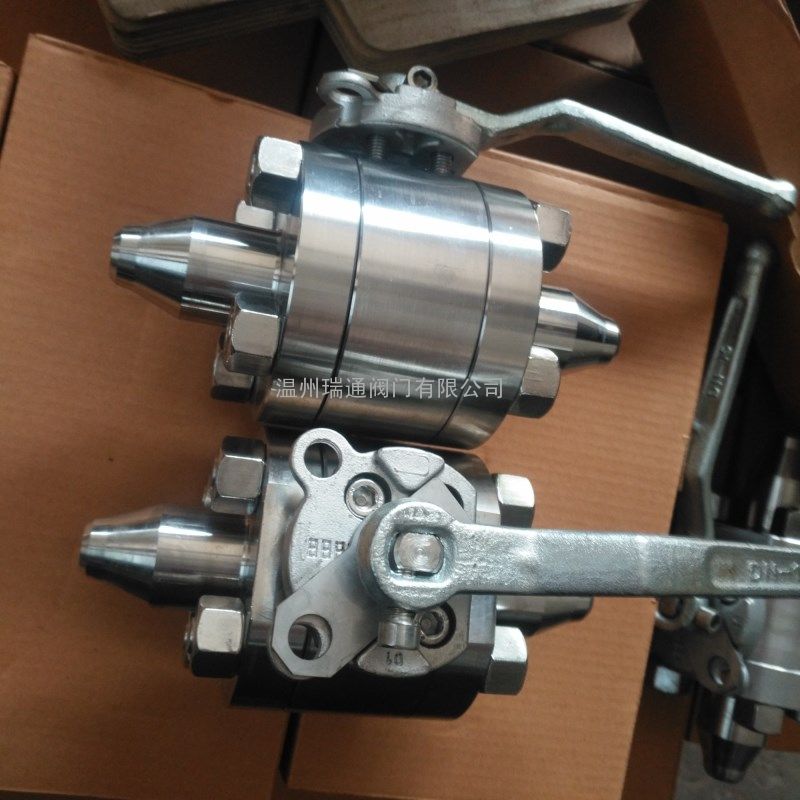

阀门图片：
1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
主要零件材料
| 零件名称 | 材质 | |
| GB | ASTM | |
| 阀体、阀盖 | WCB | A216-WCB |
| 密封圈 | 尼龙 | 尼龙 |
| 球体 | 1Cr18Ni9Ti | SS 304 |
| 阀座、阀杆 | 2Cr13 | A246-416 |
| O形圈 | 橡胶 | 橡胶 |
| 双头螺栓 | 35CrMoA | A193-B7 |
Q61Y高压焊接球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
Q61Y高压焊接球阀特点：
1、耐高压：压力可达1.6Mpa-42Mpa；Class：150-2500Lb
3、无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
三片式高压对焊球阀主要尺寸
|
型号 |
公称通径 |
尺寸mm |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||
|
Q61Y-160 |
10 |
150 |
60 |
90 |
18 |
68 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
|
25 |
205 |
985 |
115 |
36 |
80 |
250 |
|
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
|
65 |
360 |
150 |
220 |
80 |
180 |
500 |
|
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
订货须知：
一、①Q61F高压焊接球阀产品名称与型号②锻钢对焊球阀口径③三片式高压对焊球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按侧Q61Y高压焊接球阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的阀门***为您审核把关。
