注：不含高清晰一体机机芯

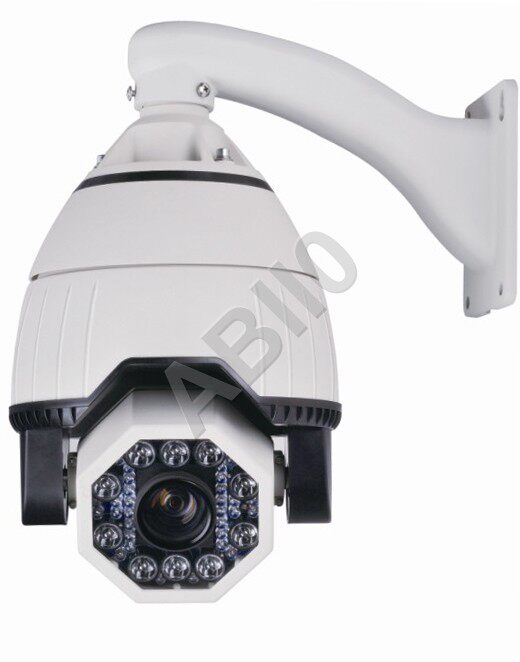

红外球性能特点
1.功能简介
●采用快装结构，方便安装，全无源接口，零故障设计；
● 无级变速，人性化的变焦速度自动匹配技术；
● 手控速度最低0.05o/S平稳运行，巡航最高速180o/S精确定位；
● 风扇控温；
● 预留网络模块接口，可选装模块为网络球；
● 支持电源同步；
● 支持PELCO-P、PELCO-D、通讯协议；
●255个预置位随意储存，并支持自动巡航功能，6条巡航路径，每条可存储16个预置
位点；
●1条自动扫描,每条可设置左右限位和扫描速度；
● 自动识别SONY、HITACH、LG、CNB ,国产等品牌摄像机；
● 中(英)文OSD菜单可选
● 红外灯,一种8颗大灯杯,十六颗小灯,距离80-100米,根据镜头的倍数不同
起用不同的灯组(8509A)
● 红外灯,一种4颗8度阵列式灯杯, 4颗30度大灯杯,距离80-120米,根据镜头
的倍数不同起用不同的灯组(8509B)
●3条自动扫描,一条左扫描,一条右扫描,一条左右扫描
● 看守功能，可设置球机空闲一段时间后自动运行预置位、自动扫描、自动
巡航、模式路径等功能；
2.集成超高速云台
● 新型超薄精密步进电机驱动，运转平稳、定位准确；
● 一体化集成设计，结构紧凑；
● 精巧的机械驱动装置，支持水平360o连续旋转，无监视肓区；
● 无级变速，人性化变焦/速度自动匹配技术；
● 垂直90o旋转，具备自动翻转功能；
● 手动速度：0.01o～180o/秒，巡航最高速200o/秒；
3.全天候室外设计(室外型球机)
● 标配电源为220V转24V/3A
● 吊装壁装支架可选
● 内置三台散热风扇，传感器智能控制；
● 外置散热风扇，可工作在60℃高温条件下；
● 球体外壳采用铸铝材质，坚固耐用；
● 防护等级达到IP62标准；
● 内置3000V防雷、防浪涌和防突波保护；
技术参数：
|
红外功能参数 |
|
|
红外灯种类 |
32颗8mm灯和10颗碟型大功率灯 |
|
有效红外距离 |
100米 |
|
控制方式 |
根据不同的一体机芯分的变倍不同分为两段点亮红外灯，在低倍数段32颗8mm灯亮，在高倍数段所有红外灯点亮 |
|
操作参数 |
|
|
OSD菜单 |
中英文 |
|
巡航功能 |
4条巡航轨迹，每条轨迹可设置16个预置位，运行速度和停留时间可设 |
|
花样扫描 |
2条，每条最多可存储15分钟运行轨迹 |
|
闲置设定 |
看守卫/自动扫描/巡航扫描/花样扫描/限位扫描 |
|
报警功能 |
2路报警输入，2组报警辅助输出 |
|
扫描功能 |
花样扫描/巡航扫描/自动扫描/左右限位扫描；速度可调 |
|
设备标示 |
可显示或隐藏摄像机标题，内容最多16个字母或数字/需确认字符 |
|
预置位 |
128个 |
|
地址位 |
显示/隐藏 |
|
地址位范围 |
0—255可软/硬改 |
|
通讯方式 |
RS485 |
|
波特率 |
2400/4800/9600/19200，可硬改 |
|
摄像机位置坐标 |
显示/隐藏 |
|
通讯协议 |
Pelco-P/D自动识别 |
|
摄像机放大倍数 |
显示/隐藏 |
|
整机温度 |
显示/隐藏 |
|
机械参数 |
|
|
水平旋转范围 |
0o--360o连续 |
|
水平转速 |
0.1--240度/秒（低速0.1--40度/秒） |
|
垂直旋转范围 |
0o--90o/180o自动翻转 |
|
垂直转速 |
0.1--120度/秒（低速0.1--40度/秒） |
|
定位精度 |
±0.1o |
|
其他参数 |
|
|
工作温度 |
-20oC--+65oC |
|
工作湿度 |
小于95% |
|
电源 |
DC13.5V/5A |
