智能数据现场采集服务器，作为系统的核心部件，带稳定性及可能性是决定系统稳定性与可靠性的关键。它作为系统的通讯枢纽，适用于各种数据实时要求高，数据量小的应用场合，可快速组建自已公司长距离的在线监测系统设备。
模块主要功能：
1． 数据采集。与CAN总线上各传感器节点进行数据通讯，并采集传感器数据。
2． 远程操作与控制。对报警模块及控制器进行控制。
3. 与上位机进行有线或无线通讯通讯方式为RS232串口。
如图1所示，模块板与LCD连接，另配电源、机箱即可组成总线管理主机。
二、 接口说明
1． RS232串口，用于与电脑或其它串口设备通讯
2． TTL串口，用于直接与其它单位机或设备通讯联机
3． LCD接口，本板使用接金鹏LCD的接口J4
4． CAN总线接口，JP1接口CAN总线
5． 电源接口,输入5-37V直流
特点：

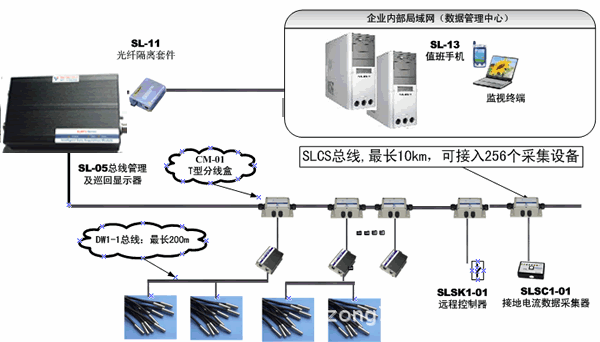

1.现场总线接口，现场系统距离可长达10km
2.本身带组网ID，可进一步组建大型系统。
3.小巧轻便，可随时随地在线检测现场总线状态
4.带CAN接口、带RS485双接口，可与现场CAN总线直接连接检测，也可上位机直接进行数据通信
成熟产品，已广泛用于基于CAN总线控制器防水在线监测系统主机
现场数据采集服务器是在线监测系统的重要组成部分，它完成现场数据的采集、与上位机的通信、系统状态检测等功能。本产品由上海搜博（SONBEST）自主研发生产，各种功能可根据用户实现需求订制。
现场采集服务器内部结构如图所示：
1） 电源供电接口
现场采集服务器的输入电源为AC220V 1A，电源通过隔离变压器接入到电源供电接口。
2） 现场总线接口
现场总线接口在板上的标识为J2，为五芯插头，该接口的引脚定义如下表所示
3） 现场调试用显示器
正常运行时机内无需放置LCD，本LCD仅供现场调试使用。调试结束后可取掉该LCD，然后将服务器箱盖封好。
本服务器通过光纤线与上位机通信，为保证通信的正常，请使用我司***版服务器软件。

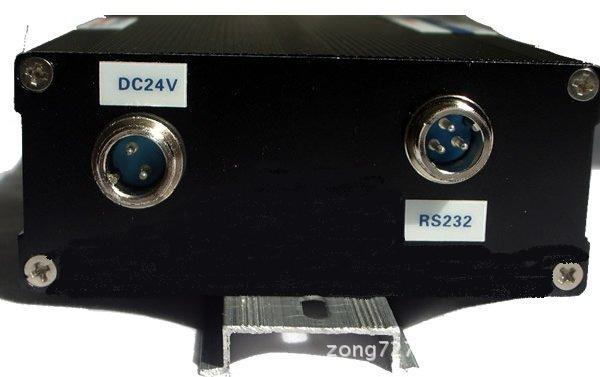

4）自带RS485|RS232接口
服务器通信的波特率为19200,8,0,n.安装方式：现场采集服务器可根据实际需要安装。一般安装于监控室内，应在避免淋雨潮湿的地方安装。现场采集服务器采用壁挂式靠墙安装的方式，安装前需准备两根长约40cm右图所示的导轨条，现场采集服务器背面的开孔距离为130mmX231mm(如图所示)，螺丝为6mmX12mm(螺纹长度)。
说明：现场总线通过现场服务器下面***右边的防水端子进入到现场服务器内。光纤通信线及输入电源线应通过右边第二个防水端子进入到现场服务器内。安装好后，应将现场总线电缆的防水端子拧紧，以防松动。内部接线用扎带扎好。
