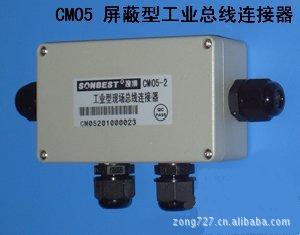

CM05屏蔽型T型总线连接器

产品编号：4119597 更新时间：2020-08-16

价格：

来电议定

上海搜博自动化设备有限公司

主营业务：传感器、仪器仪表、集成电路（IC)
公司官网：www.sonbest.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

CM05屏蔽型T型总线连接器，可根据用户实际需求订制与生产。

特点和优点:

1 防护等级: IP68?

2 防水防尘，可以在室外使用
? 3 灵活配置，可根据实际需求输出1-4口
? 4 全进口防水端子，紧锁电缆
? 5 内置3.81mm优质金属插件，轻松接线
? 6 支持供电功能，轻松组建大型现场系统
? 7 抗干扰能力强，可用四芯带屏蔽总线
? 8 优质铸铝外壳，坚固耐用
? 9 选配电源可带供电指示功能

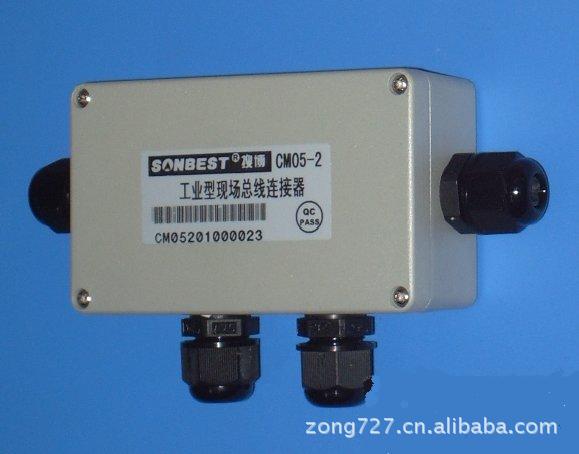

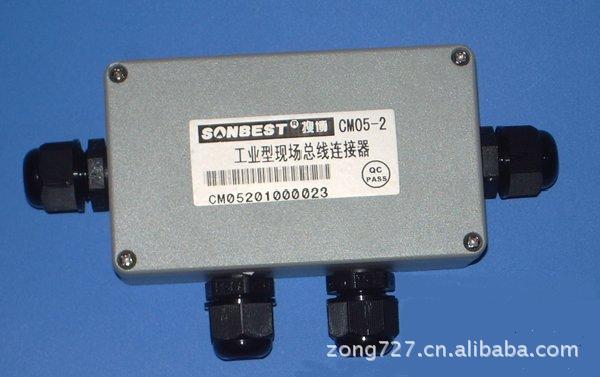

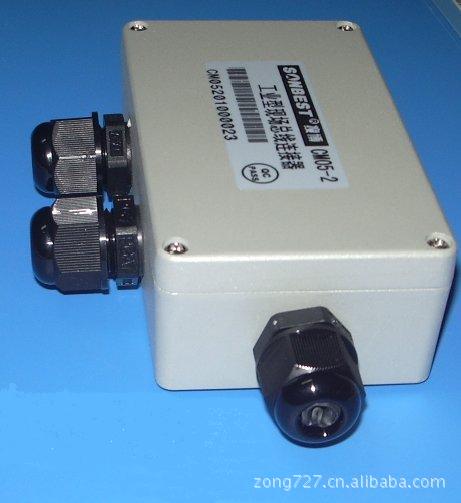

T型总线连接器2支线输出

T型总线连接器4支线输出

CM05是在工程实际应用中，响应实际工程需求而开发，用于连接现场总线电缆及为现场采集模块提供电源及通信介质服务。根据现场安装不同需求，T型总线连接器支线端配有0-4个不等的支线出口。具体选用可根据现场需要连接的温度采集模块的数量来定，当配接0个支线出口时，即作为终端电阻接线盒使用。T型总线连接器目前常于RS485总线、CAN(CanOpen)总线，也可用于HART 总线、 ***会现场总线、Profibus 总线、LonWorks 总线等总线系统，用于总线连接。
标配的T型连接器两边的PGA7的防水接插件可紧固4.5-8mm直径的总线电缆。下面的接口这PGA7可接4.5-8mm之间的电缆。防水插件也可以根据用户电缆的粗细选配。安装时需根据现场测温点的位置来选择T型盒的放置位置。T型号需密集使用时，请选择多孔输出的。

应用领域

?屏蔽连接器可用于强电磁干抗的总线连接应用场合:
1、RS485总线 2、CAN(CanOpen)总线3、HART 总线 4、***会现场总线
5、Profibus 总线6、LonWorks 总线 7、其它需连接总线电缆的场合

接线示意图

防爆型T型总线连接器接线图

单支线输出接线示意图

4支线输出接线示意图

CAN连接器，CAN总线连接器，FieldBus总线连接器，防水连接器由我司自主研发生产。
