| 是否提供加工定制 | 是 | 频段 | 中频 |
| 控制方式 | 自动 | 焊接方式 | 压力式 |
| 驱动形式 | 气动 | 动力形式 | 电阻焊 |
| 焊接原理 | 电阻焊 | 作用对象 | 金属 |
| 作用原理 | 逆变 | 电流 | 直流 |
| 用途 | 焊接 | 样式 | 立式 |
| 加工精度 | 大功率 | 额定容量 | 160（KVA） |
| ***大焊接厚度 | 5+5（mm） |
性能特点:

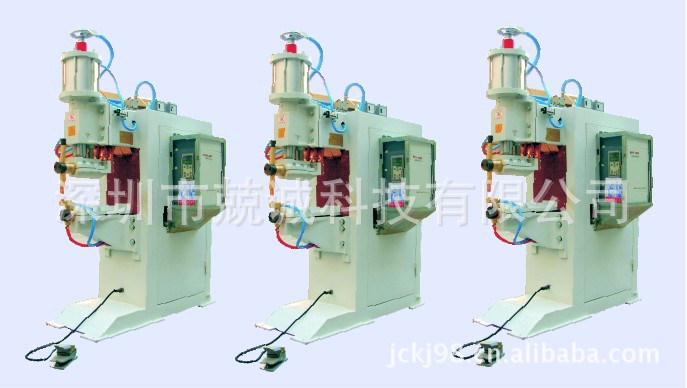

HMFDN系列中频点凸焊机采用数控中频阻焊控制器，相对于普通的工频焊机有着如下的优点：
- 中频焊接是三相平衡负载，没有单相交流焊接对电网的冲击，没有工频电源控制回路的晶闸管调压造成的谐波对电网的干扰，有绿色电源之称，符合供电系统的要求。
- 二次焊接回路中流过的电流是直流；由于焊接工件不同的伸入，焊机产生的二次回路的感抗对焊接电流的影响大大减小，且热量集中***。
- 中频焊接是直流焊接，变压器的电源为1000Hz方波，功率因数接近于1，提高了变压器的功率因数，节约了电能。
- 焊接过程由微机进行闭环自动控制，中频焊接的频率为1000Hz，比工频50Hz的焊接控制更***，中频焊接的电流响应时间为1ms，比工频的20ms快20倍，调整精度大大提高，从而保证焊接质量。
- 可编程64套焊接规范，全汉化面板直接操作，操作简单方便。
- 可编程五段加热：预热、缓升、焊接、缓降、回火。
- 可编程热量控制、恒压/恒流（初、次级可选）、恒功率。
可焊接低碳钢板、高强度钢板、镀锌板、不锈钢板、铝合金、铝板、铁+铜及凸焊螺母等，广泛应用于汽车制造、家用电器、电子仪表、航空航天等行业中。
技术参数表
项目/型号 | HMFDN—90 | HMFDN—160 | HMFDN—250 |
负载持续率% | 50% | 50% | 50% |
额定输入电源电压 | 380V50Hz 三相 | ||
焊接变压器电源电压 | 500V 1000 Hz 单相 | ||
额定空载电压V | DC 8.9 V | DC 8.9 V | DC 11.5 V |
***大短路输出电流ＫA | 16.8 | 28 | 35 |
连续功率KVA | 63 | 112 | 176 |
电极臂间距mm | 215--345 | 175--305 | 175--305 |
电极***大压力KN | 6740 | 10780 | 10780 |
上电极工作行程mm | 20 | 20 | 20 |
上电极辅助行程mm | 60 | 60 | 60 |
压缩空气压力Mpa | 0.55 | 0.55 | 0.55 |
冷却水压力和水温 | 0.2-0.4Mpa 5-35℃ | ||
冷却水消耗量L/min | 40 | 40 | 40 |
整机质量kg | 580 | 640 | 680 |
注:规格参数外观如有变更，以本公司***新产品为主。
