| 规格 | 800-2800 | 介质温度 | ≤200（℃） |
| 工作压差 | 0.05-0.25MPa | 材质 | 碳钢 |
| 品牌 | 瑞杰阀门 | 型号 | SFNZF |
| 产品别名 | 水封逆止阀 | 适用范围 | 转炉系统 高炉系统 |
| 连接形式 | 法兰 | 类型(通道位置) | 直通式 |
| 流动方向 | 单向 | 驱动方式 | 气动 |
| 用途 | 调节 | 适用介质 | 气体 |
| 压力环境 | 常压 |

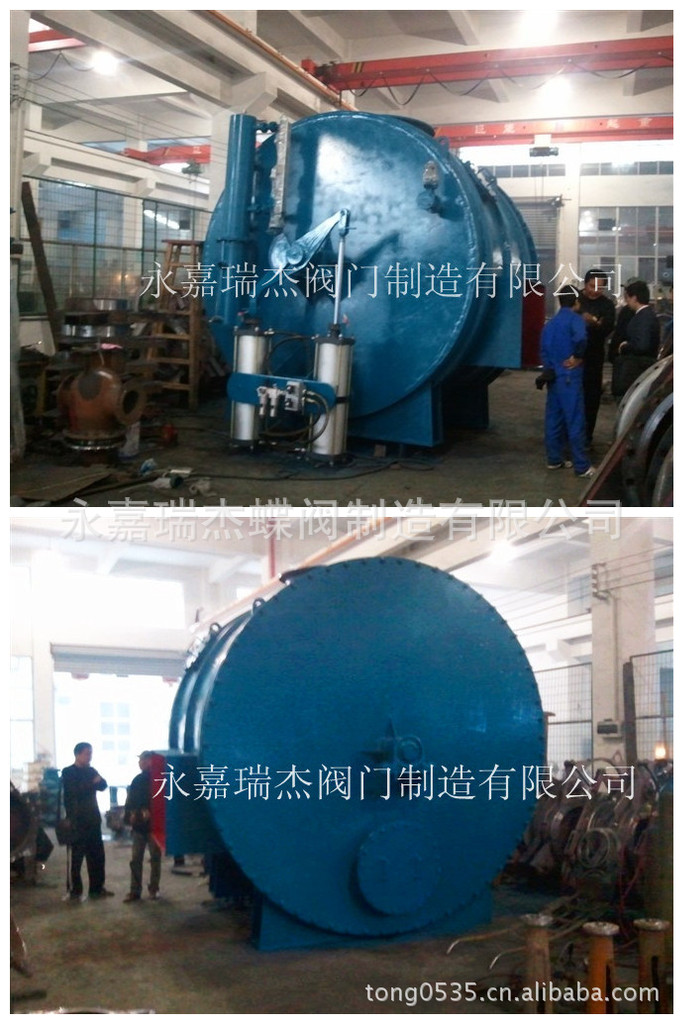

SFNZF水封逆止阀
公称通径：800-2800
公称压力：0.05-0.25MPa
适用温度：≤200℃
适用介质：转炉煤气、***、***、***气体
结构特点：
1、水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流表置、水位控制装置、加热与保温装置等组成。
2、采用全封闭外壳，操作时介质不向外泄漏，避免环境污染。
3、在全开位置时，介质通过阀门时的流阻接近为零，在阀门处于关闭位置时，靠水封实现煤气的自动逆止和可靠隔断。
4、具有自动补水功能，使水位始终保持在高、低水位之间，且具有高度、极限低水位状态显示极限低水位报警装置。
5、能实现运传和就地控制，并可以实现计算机接口。
6、在转炉烟气净化与煤气回收系统中，与气动三通煤气切换和气动旁通煤气切断阀共用一套控制柜，实现系统连锁自动运行。
SFNZF水封逆止阀是我公司在消化吸收国外***技术基础上，自行研制开发的新一代产品，适用于转炉烟气净化回收系统中，作为与气动三通煤气切换阀连锁得关键设备，安装于三通煤气切换阀之后煤气之前，以防止三通煤气切换阀关闭不***煤气经三通阀倒流入风机。
用途 |

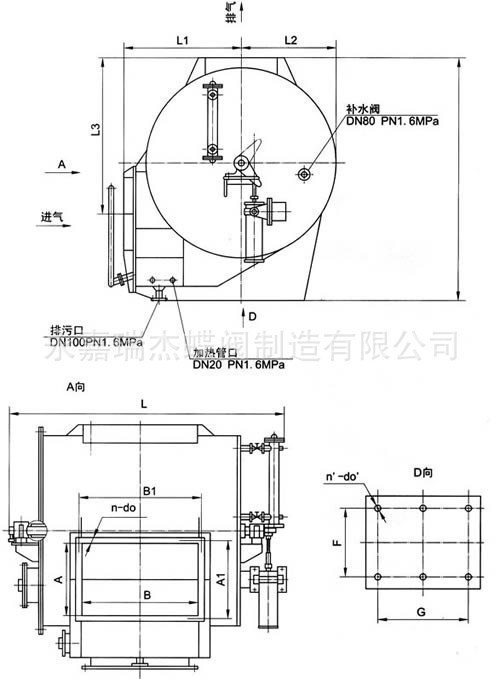

二、结构简图
|
